Astronomische Uhren

Kosmosmodell / Astrolabium

Was ist eine astronomische Uhr?

Kirchen- und Rathaustyp

Kalenderscheibe

astronomische Anzeigen

Rostock, Münster, Tübingen, Ulm

Getriebe

Besonderheiten

Sondertypen

Armillarsphäre

Astronomische Uhren

Kosmosmodell des Mittelalters

Räderuhr

Kombination ergibt astronomische Uhr

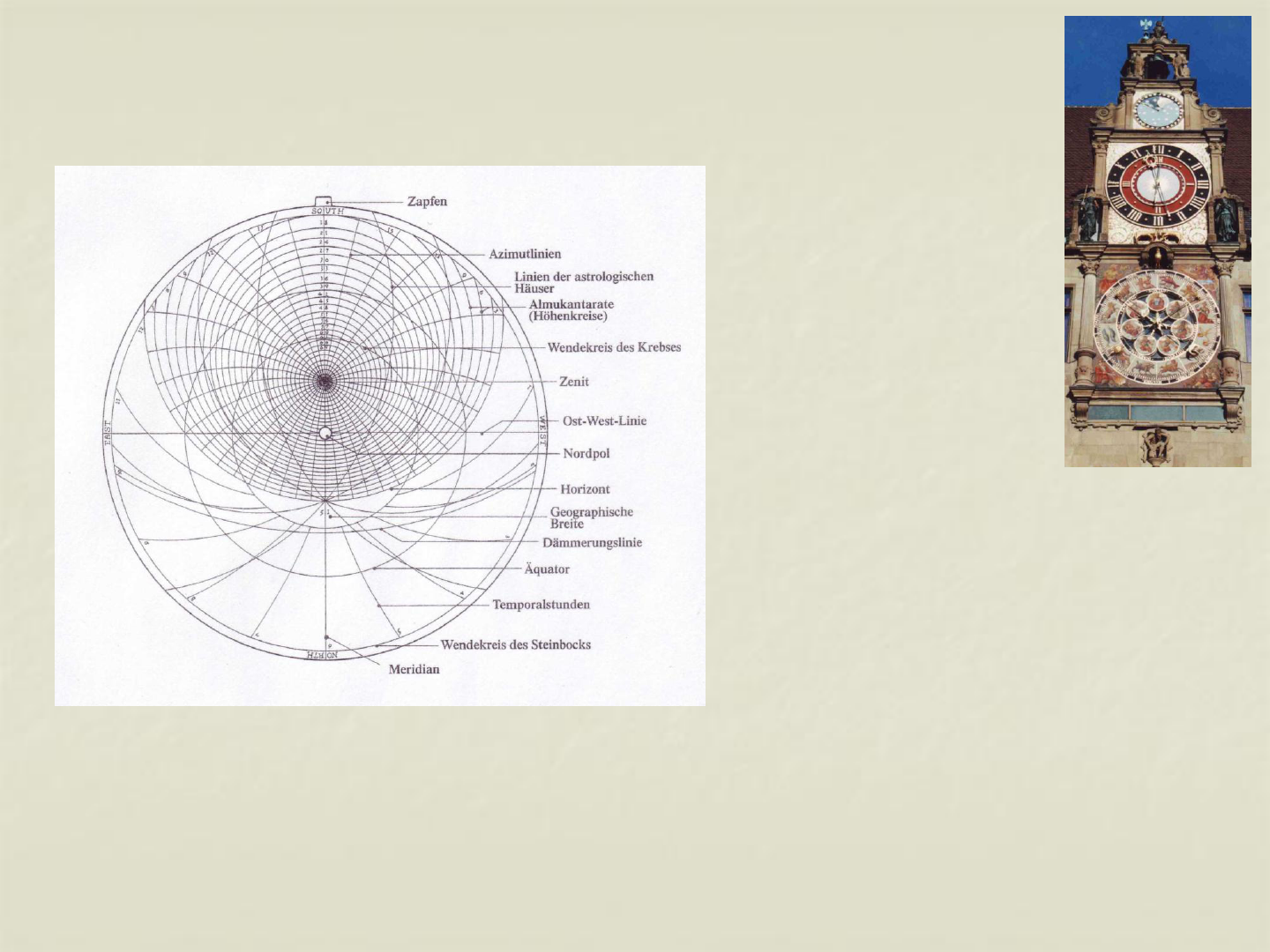

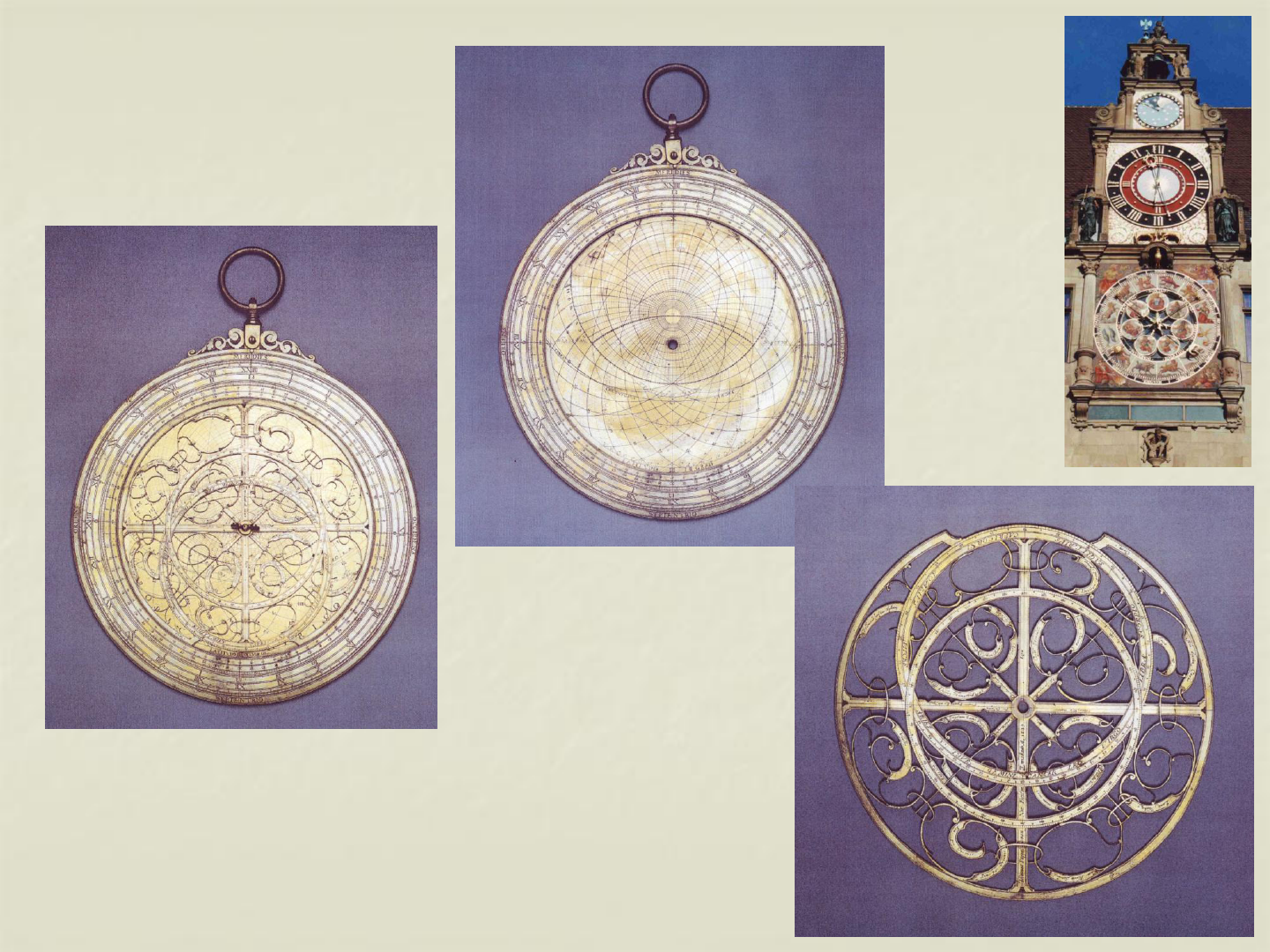

Astrolabium

Planisphäre

Tympanon

Rete

Spinne

Astrolabium

Planisphäre

Tympanon

Astronomische Uhr

kann viel mehr sein als eine Zeitanzeige

religiöses Programm,

künstlerische Gestaltung,

Figurenspiel

Widerspiegelung des gottgeschaffenen Kosmos

himmlischer Raum (Himmelskörper auf der Anzeigescheibe)

irdische Welt (Kalenderscheibe)

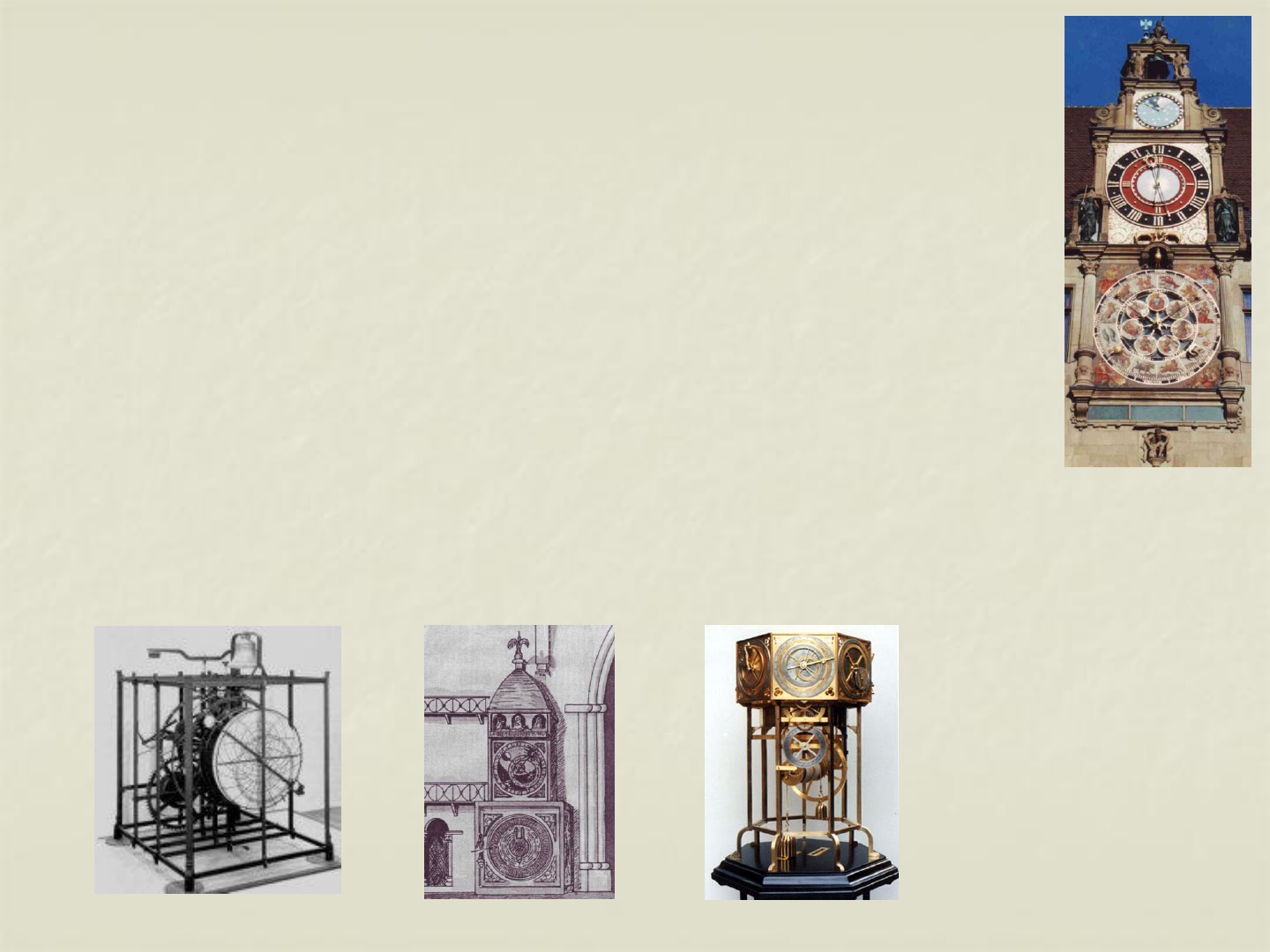

Astronomische Uhren

die frühesten belegten Uhren sind:

1327 Wallingford, Abtei St Albans,

"kunstvolle astronomische Uhr"

1352 Boernave, Münster, Straßburg 1

1364 De Dondi, Planetenuhr

1379 Lillienveld ?, Rostock 1

Alle diese Uhren sind im Original nicht mehr erhalten

Was ist eine astronomische Uhr?

Anzeige - mehr als eine astronomische Anzeige

- eine astronomische Anzeige

daraus folgt Typ - Astrolab

- Tierkreis (TK)

- Mond / Gezeiten

- Sternzeit

Größe > 2 m bis 20 m

< 2 m

daraus folgt Standort - Kirche (innen)

- Rathaus (aussen)

- Kunstkammer / Museum

- Sternwarte

Astronomische Uhren, Standort

Kirchen, im wesentlichen Norddeutschland

Älterer Typ (1352 - 1435)

Jüngerer Typ (1470 - 1552)

Rathäuser, im wesentlichen Süddeutschland

(1511 - 1581)

Kunstkammern, Museen

16. - 18. Jahrhundert

Sternwarten

17. Jh bis Mitte 20. Jh

seit dem 20. Jh bis heute neuer Trend der

Selbstverwirklichung

(astronomisch besessene Zahnradfreaks)

Astronomische Uhren

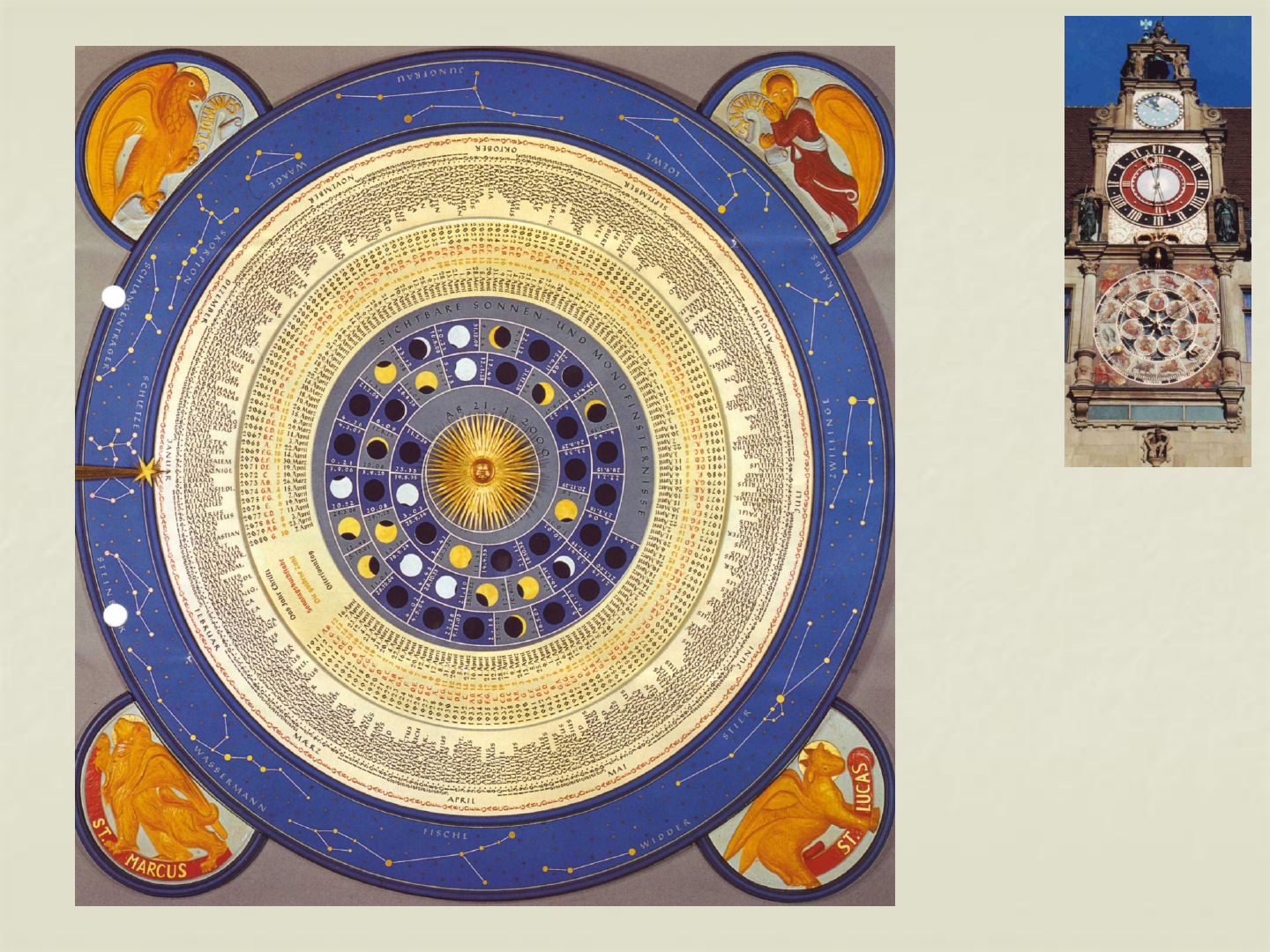

Ausstattungsmerkmal Kalenderscheibe

Kalendermann

mit Zeiger

Struktur der Kalenderscheibe

Tagesringe Jahresringe

sind in der Regel

außen innen

im Randbereich zur Achse

Dateninhalt auf Kalenderscheibe

Tagesringe

Tage als Zahl von 1 bis 31

Tagesbuchstaben (A - G), zyklische Folge von sieben Tagen

Name des Tages-Heiligen

Monatsname

Uhrzeit Sonnenaufgang

Dateninhalt auf Kalenderscheibe

Jahresringe

Jahreszahl

Sonntagsbuchstaben (A - G), gibt den ersten Sonntag des Jahres an

Goldene Zahl (1 - 19), Zyklus der Mondphasen, Metonscher Zyklus

Sonnenzirkel (1 - 28), zyklische Wiederholung der Kalender

Römer-Zinszahl (1 - 15), Steuerzyklus der spätrömischen Zeit

Intervallum, Zeit zwischen Weihnachten und Fastnacht

Osterdatum

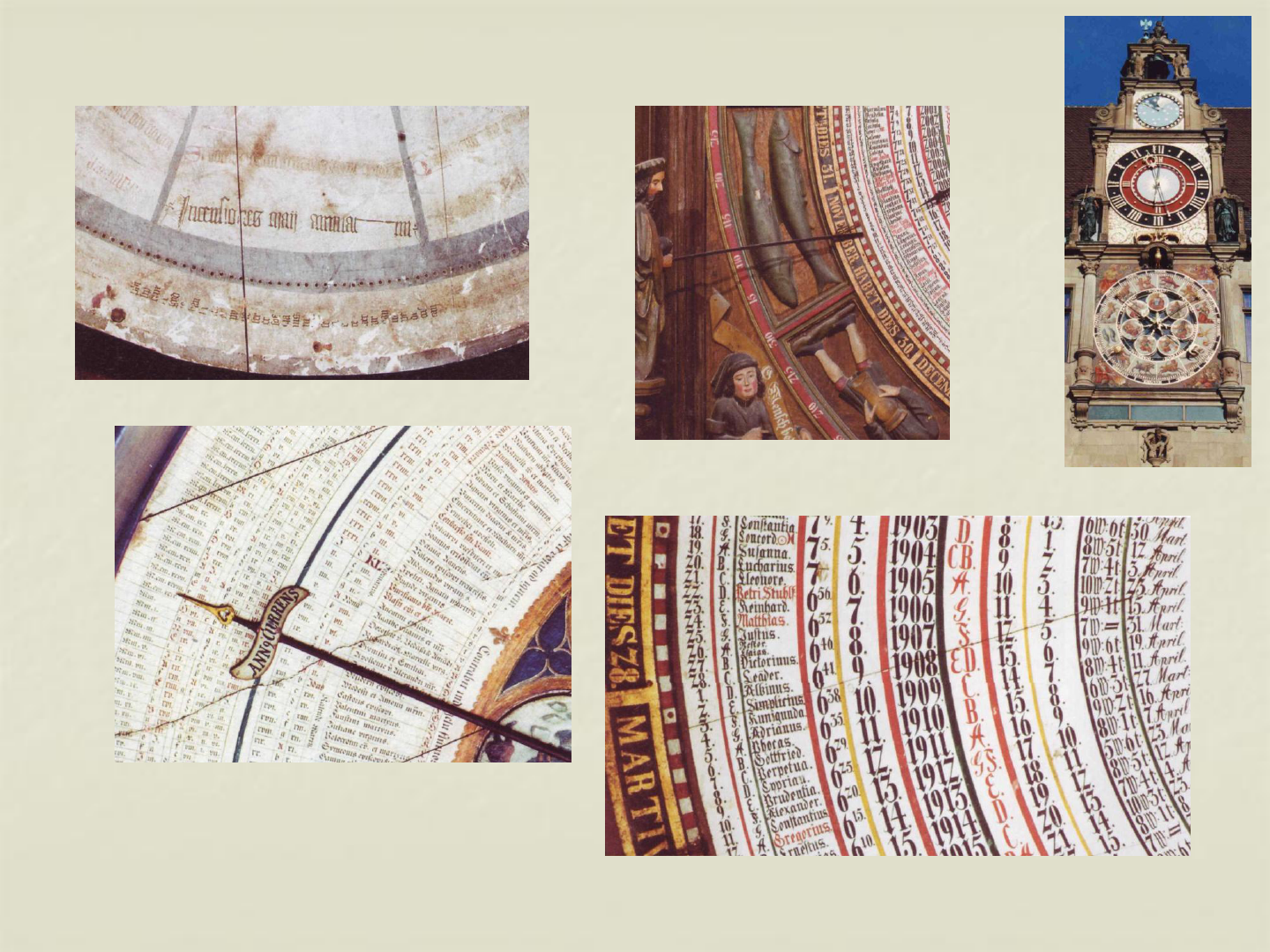

Kalenderscheibe

(Diskette des Mittelalters)

dreht sich jeden Tag um ca 1 Grad,

dh eine Umdrehung in 365 bzw 366 Tagen

begrenzter Gültigkeitszeitraum

(von 76, 100, 133, 145, 160, 201, bis 532 Jahre)

wurden häufig nach Ablauf des Gültigkeitszeitraumes übermalt

Astronomische Uhren

nach astronomischer Anzeige

Astrolab-Typ

Zeiger für den Lauf der Sterne, Sonne, Mond

Tierkreiszeichen-Typ

Zeiger für die natürlichen Zeitmaße Tag, Mond-Monat, Jahr

Mond-Typ

Anzeige der Mondphase, teilweise auch Gezeiten

Sternzeit-Typ

Anzeige der Sternzeit

Astronomische Uhren

Astrolab-Typ

Zeiger für den Lauf der Sterne, Sonne, Mond

Umlaufzeiten

Sterne 23 h 56 min 4,1 s

Sonne 24 h

Mond 24 h 50 min 28,3 s

Ekliptik als exzentrischer Ring (Ringzeiger !)

Sonne und Mond sind meist Symbole am Ende eines stabförmigen Zeigers,

mit Gegengewicht zum Gewichtsausgleich (manchmal als Stern dargestellt)

Anzeige der Uhrzeit in temporalen und äquinoktialen Stunden möglich

Anzeige von Auf- und Untergangszeiten von Sonne und Mond

(wurde bei den TK-Uhren teilweise auf die Kalenderscheibe verlagert)

Konstruktion der Planisphäre ist breitengradabhängig

Astronomische Uhren

Tierkreiszeichen-Typ

Zeiger für die natürlichen Zeitmaße Tag, Mond-Monat, Jahr

Umdrehungszeiten der Zeiger

Stundenzeiger 24 h

Mondzeiger 27 d 7 h 43 min 11,5 s (siderischer Monat)

Sonnenzeiger 365 d

Bedeckungen von Mondzeiger mit Sonnenzeiger erfolgen alle

29 d 12 h 44 min 2,9 s (synodischer Monat)

Astronomische Uhren aus Datenbank

Standort Baujahr Ausstattung Typ

Kirche Astrolab

Rostock 1 1379 Kal.scheibe (?) ja

Doberan 1390 Kal.scheibe (?) ja

Stralsund 1394 Kal.scheibe (geplant) ja

Lübeck 1 1405 Kal.scheibe ja

Münster 1 1408 Kal.scheibe (?) ja

Lund 1 1416 Kal.scheibe ja

Wismar 1 1420 Kal.scheibe ja

Stendal 1 1425 Kal.scheibe (?) ja

Dies sind die älteren hansischen Uhren (1379 - 1435)

(Münster gehörte bis 1454 zur Hanse)

Kirche Tierkreis

Danzig 1464 Kal.scheibe ja

Rostock 2 1472 Kal.scheibe ja

Stendal 2 1552 keine Kal.scheibe ja

Dies sind die hansischen Uhren vom jüngeren Typ (ab 1460)

Astronomische Uhren

Standort Baujahr Ausstattung Typ

Rathaus

Tübingen 1511 keine Kal.scheibe TK (9)

Ulm 1 1536 ? keine Kal.scheibe Astrolab ?

Heilbronn 1580 keine Kal.scheibe TK (9)

Ulm 2 1581 keine Kal.scheibe Astrolab

Esslingen 1586 keine Kal.scheibe TK (9)

Dies sind die freien Reichsstädte / Universitätstadt

Astrolab-Typ von Ulm 1 wurde beim Umbau beibehalten

Astronomische Uhren

Repräsentative Uhren mit dem

Standort = Kirche oder Rathaus

Rostock 1 1380 Astrolab ?

Umbau (Typ geändert)

Rostock 2 1472 TK

Münster 1 1408 Astrolab

1534 zerstört, Wiederaufbau (Typ beibehalten)

Münster 2 1540 Astrolab

Ulm 1 1536 ? Astrolab ?

Umbau (Typ beibehalten)

Ulm 2 1581 Astrolab

Tübingen 1511 TK

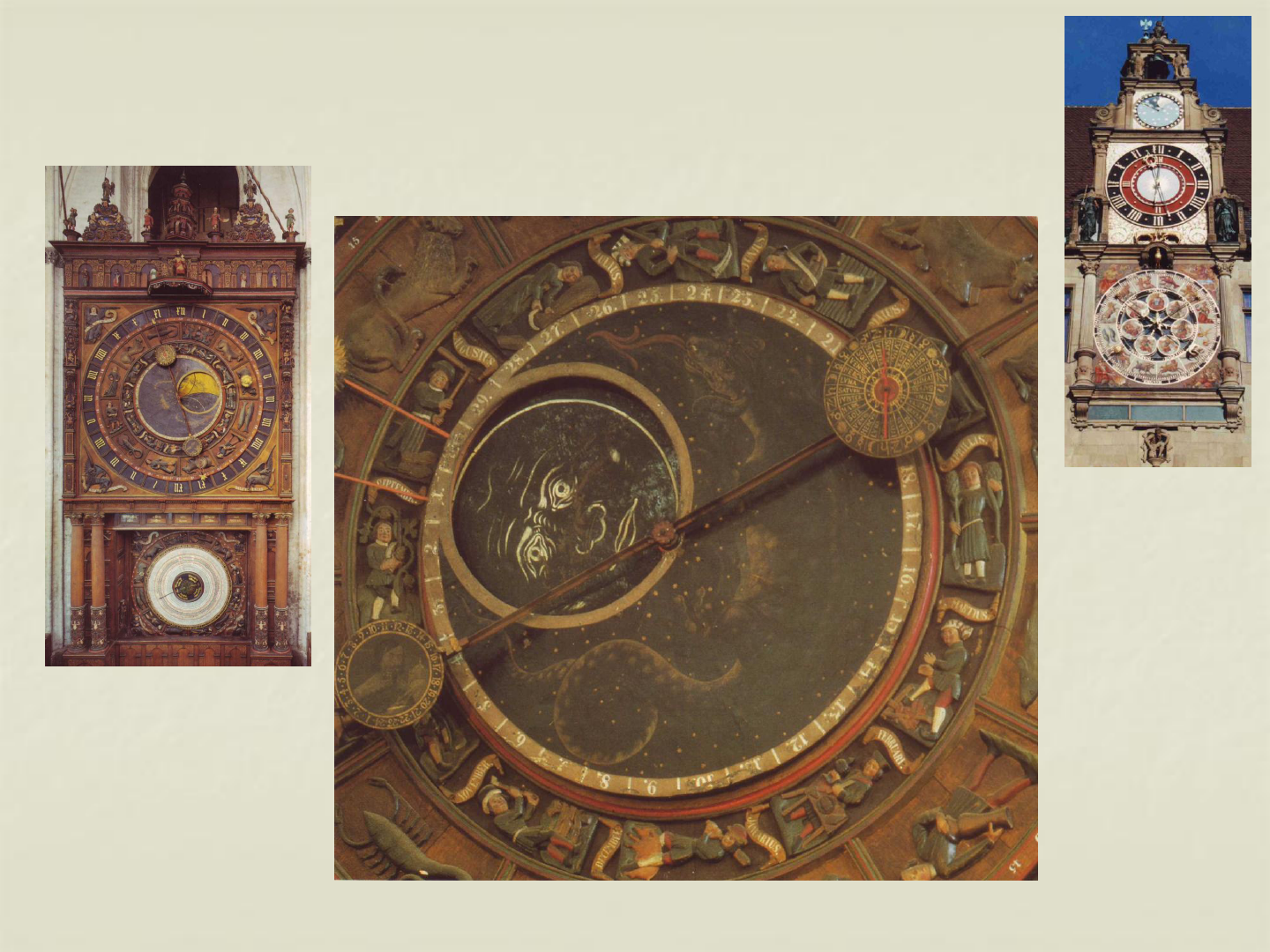

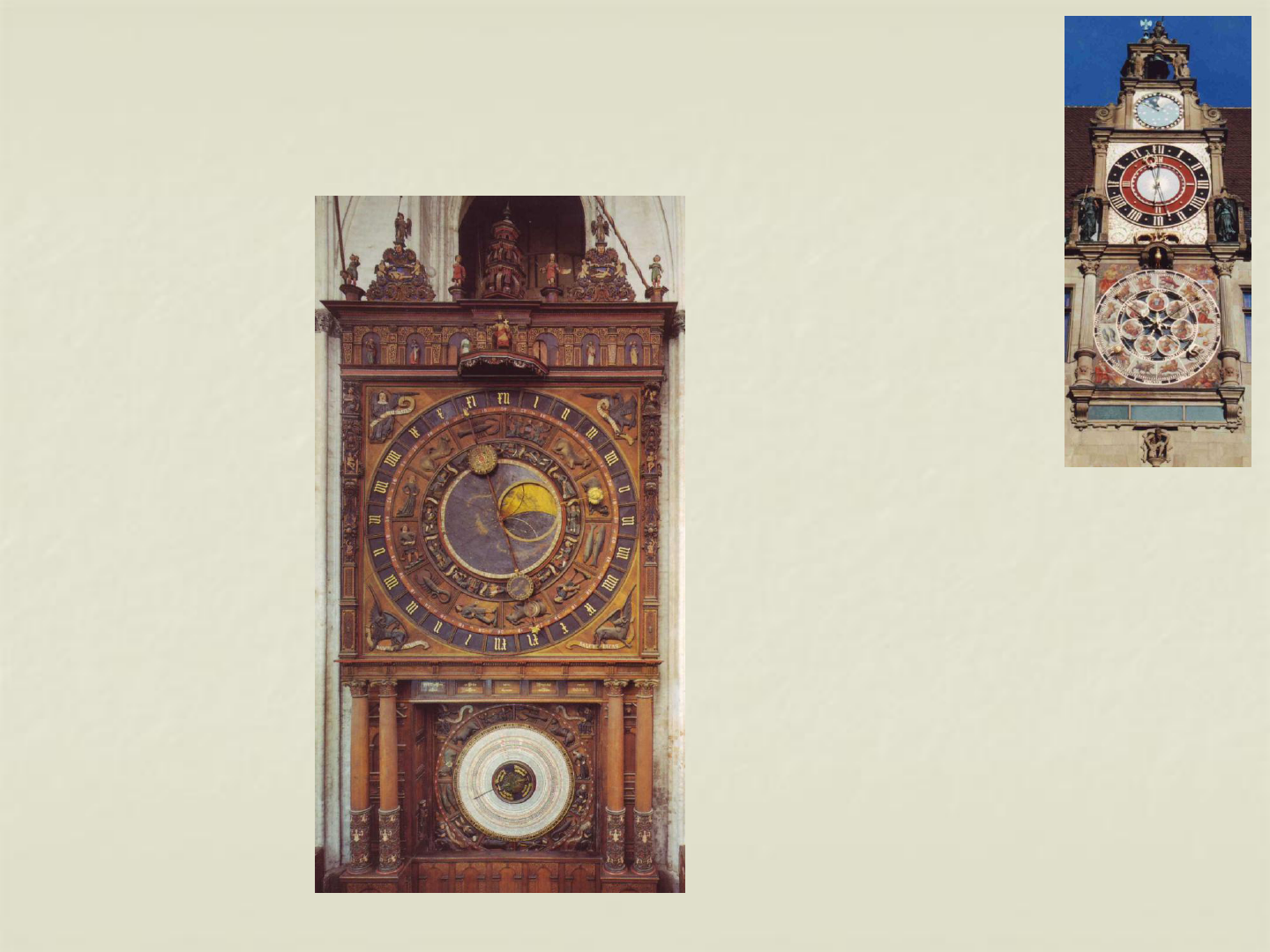

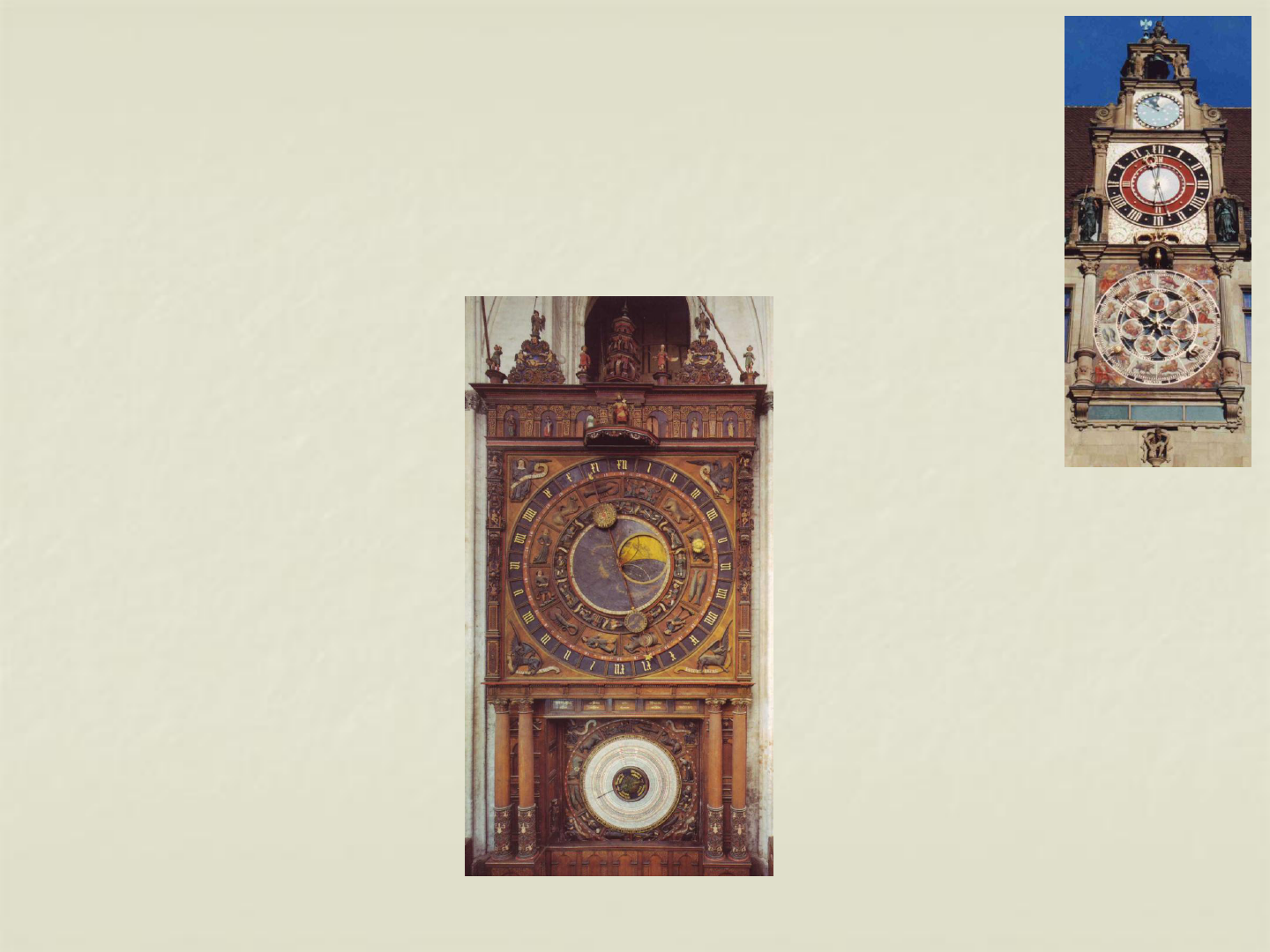

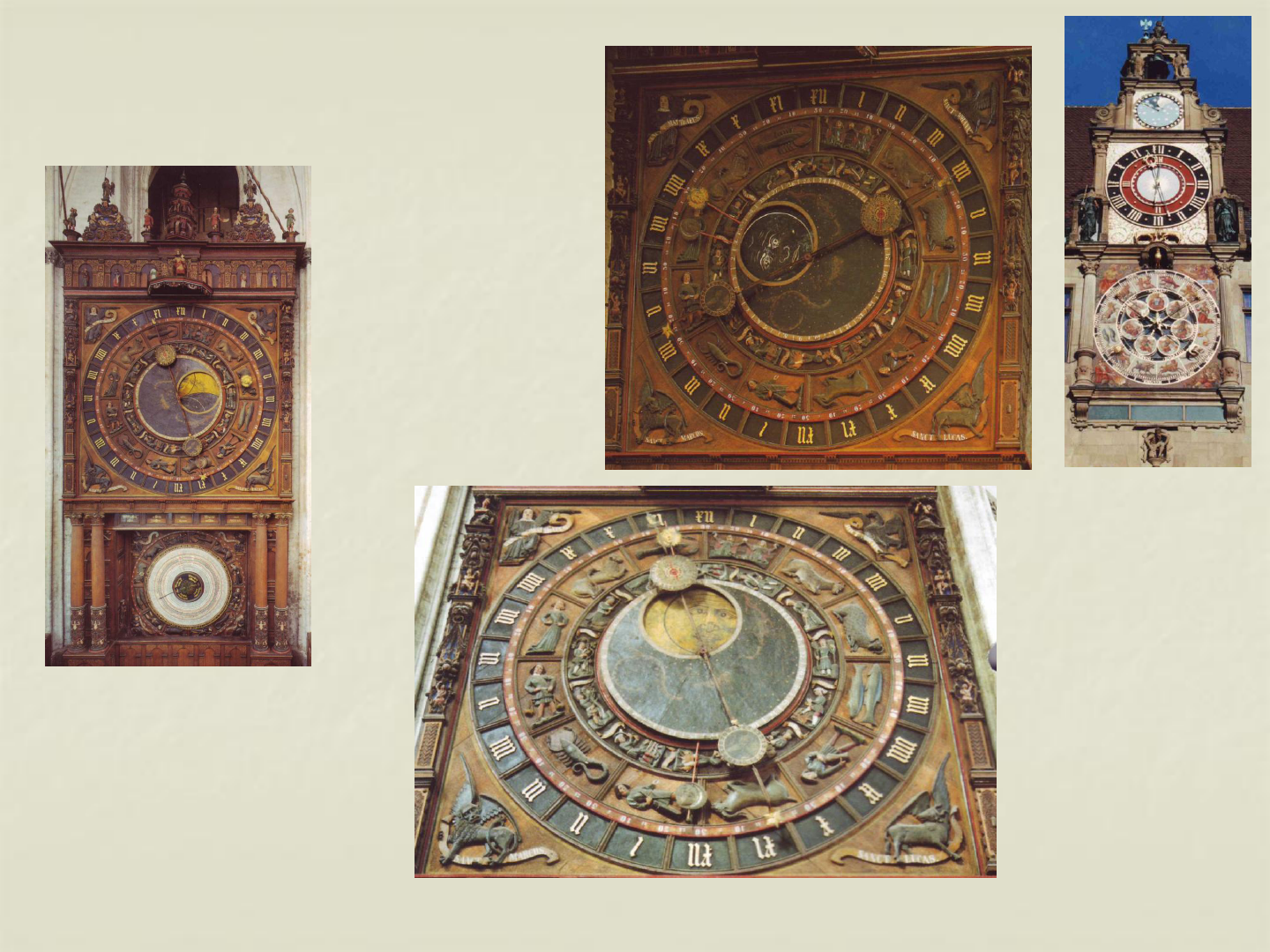

Rostock 2

1472, Hanse, Tierkreis (3 geg)

Rostock 2

1472, Hanse, Tierkreis (3 geg)

Rostock 2

1472, Hanse, Tierkreis (3 geg)

Rostock 2

1472, Hanse, Tierkreis (3 geg)

Rostock 2

1472, Hanse, Tierkreis (3 geg)

Rostock 2

1472, Hanse, Tierkreis (3 geg)

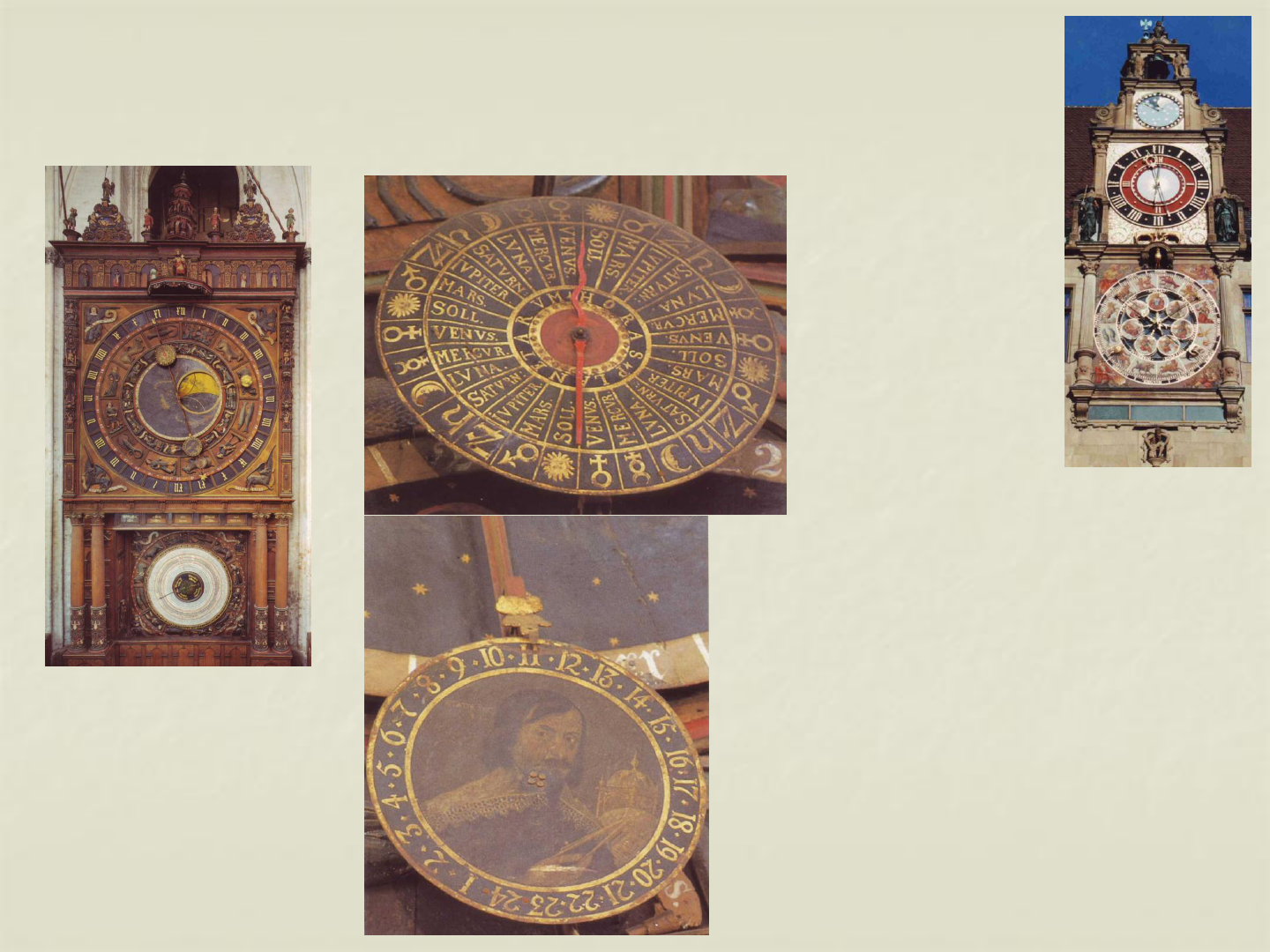

Astrologische Planetenuhr;

Stundenregenten,

roter Zeiger dreht sich nicht,

ist immer senkrecht,

Scheibe dreht sich

mit 28 : 24 Getriebe

Sebes-Uhr; Porträt-Scheibe

dreht sich nicht

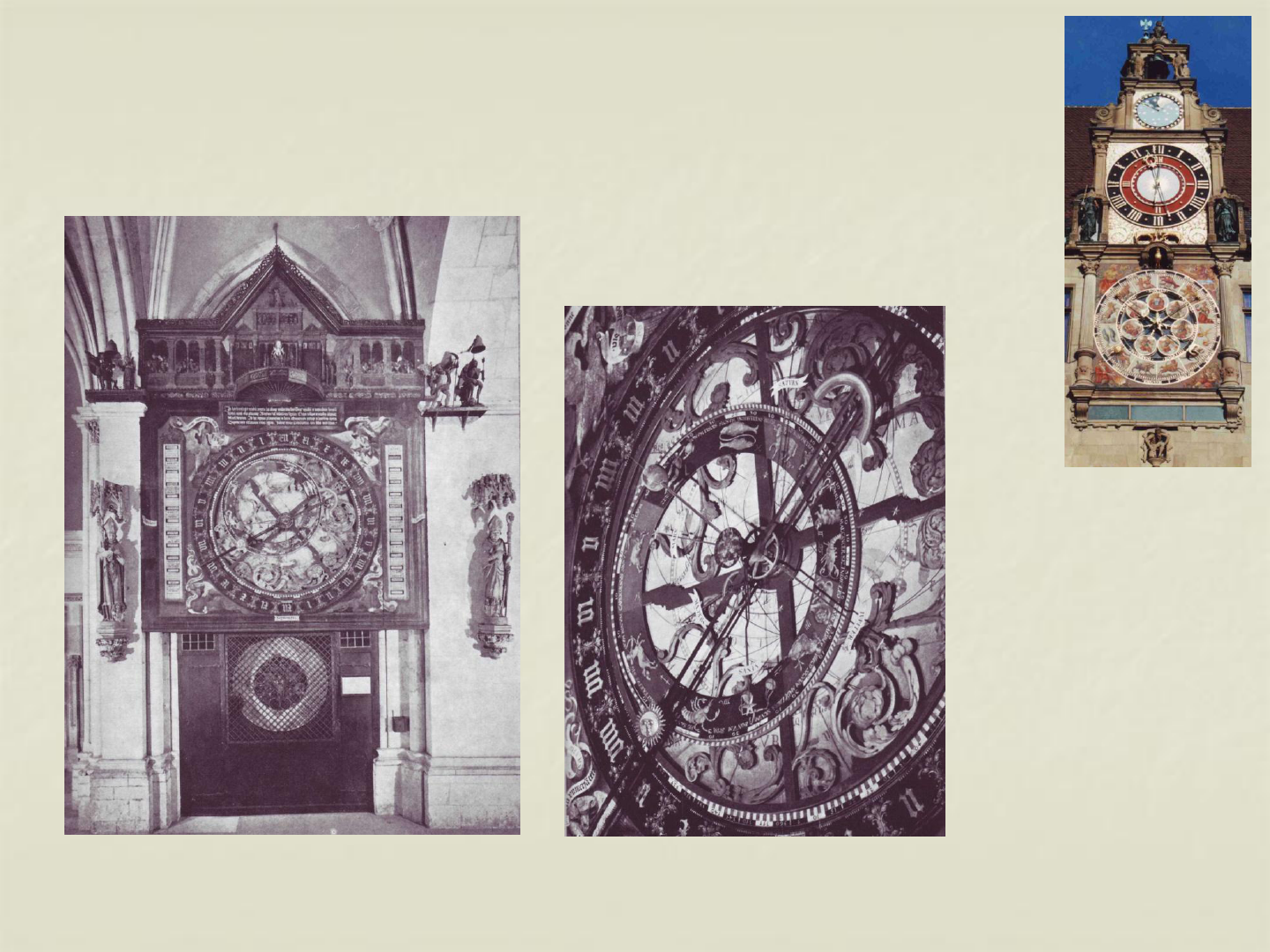

Münster 2

1540, Hanse, Astrolab

Tages- und Stundenregenten in den Rechtecken

Planeten werden angezeigt

Münster 2

1540, Hanse, Astrolab

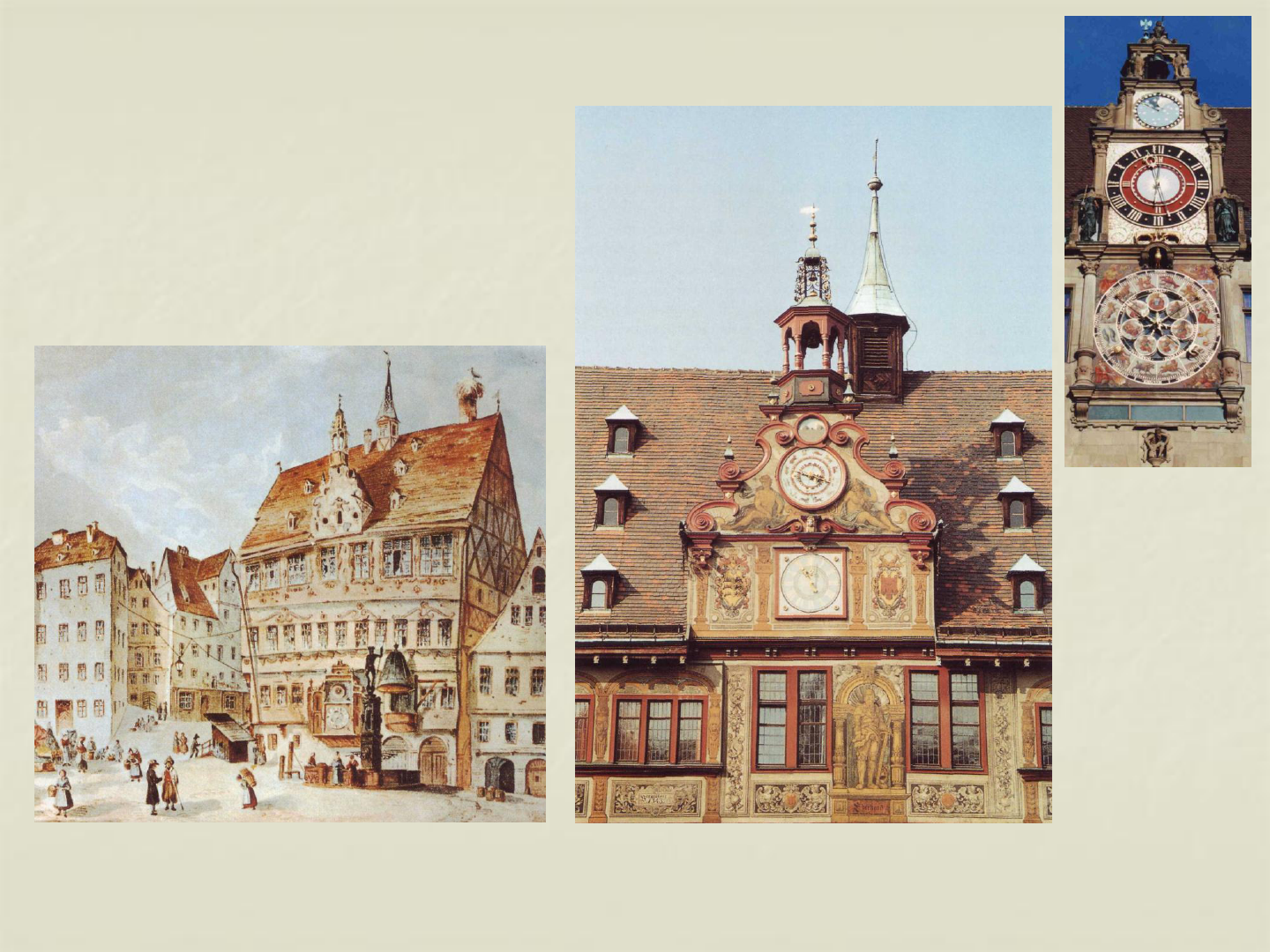

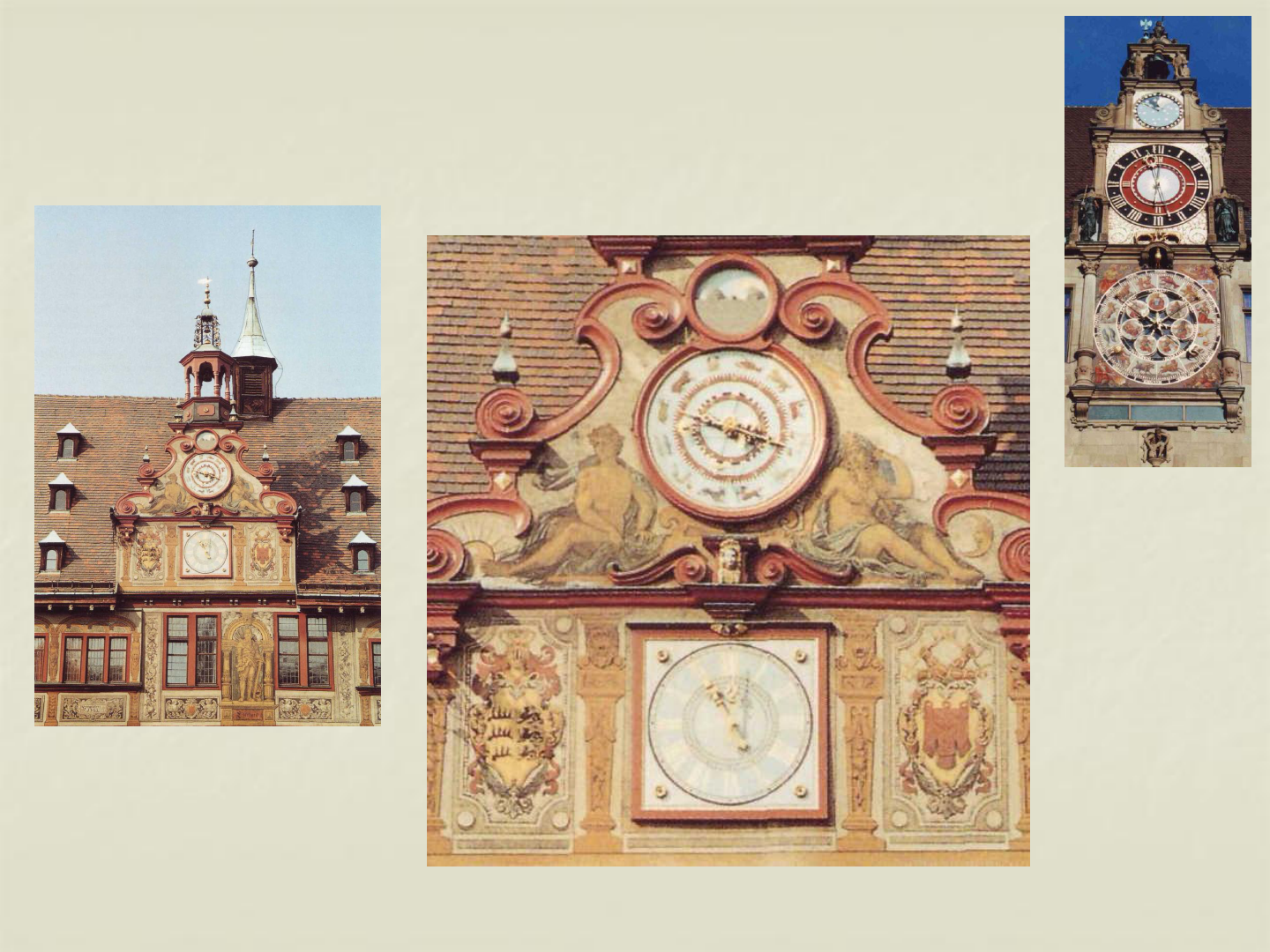

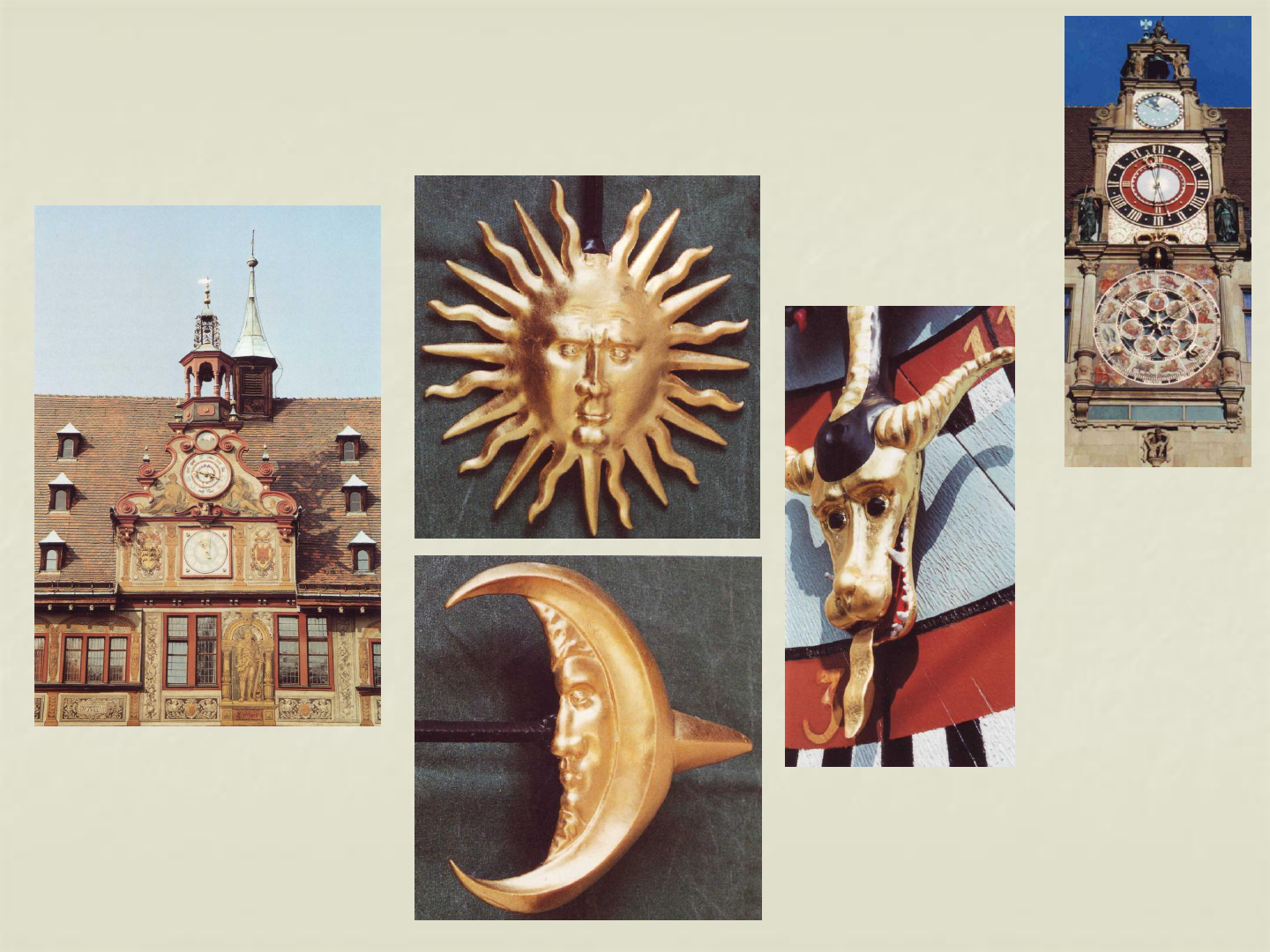

Tübingen

1511, Rathaus, Tierkreis (9)

Tübingen

1511, Rathaus, Tierkreis (9)

Tübingen

1511, Rathaus, Tierkreis (9)

Tübingen

1511, Rathaus, Tierkreis (9)

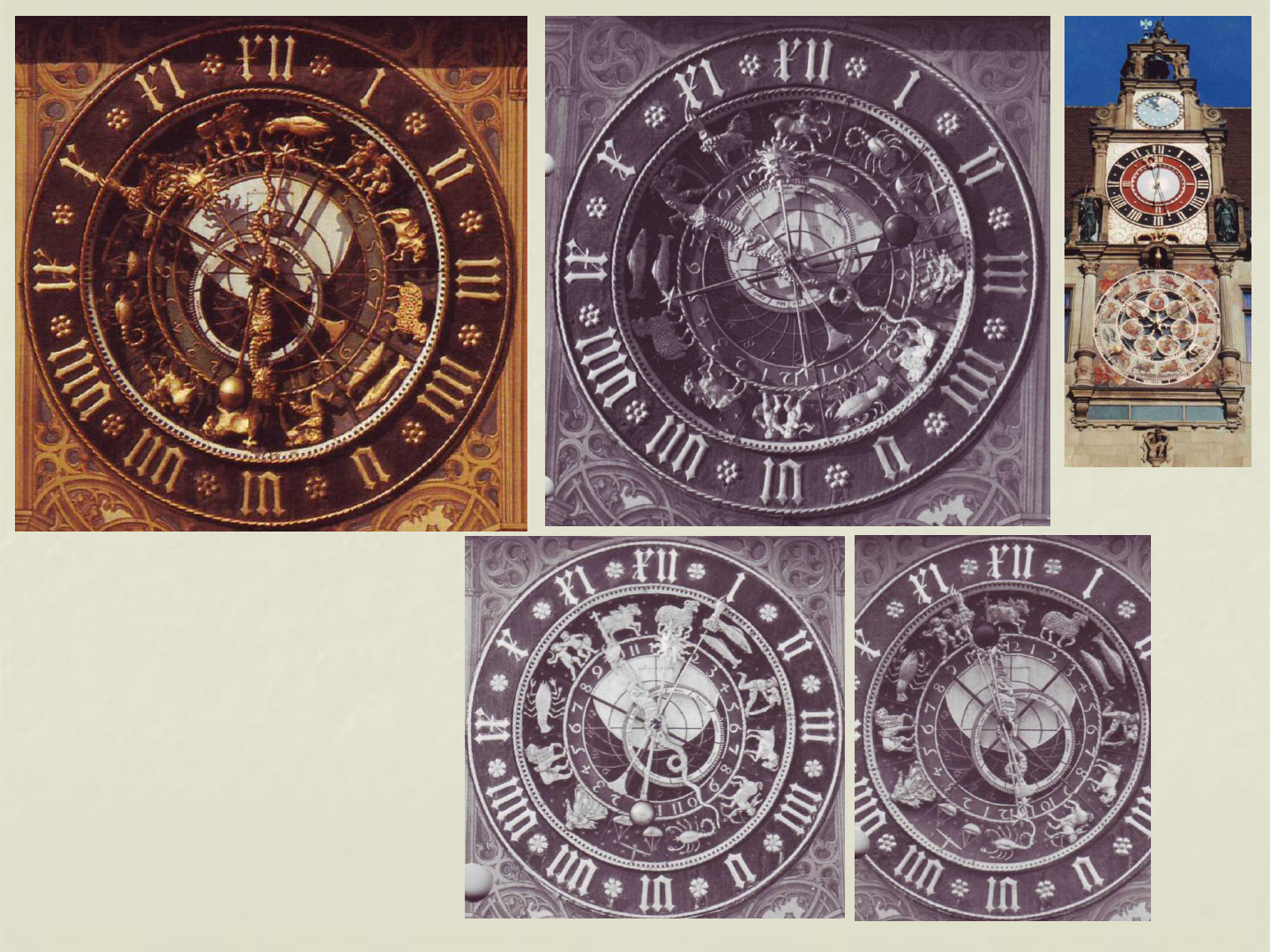

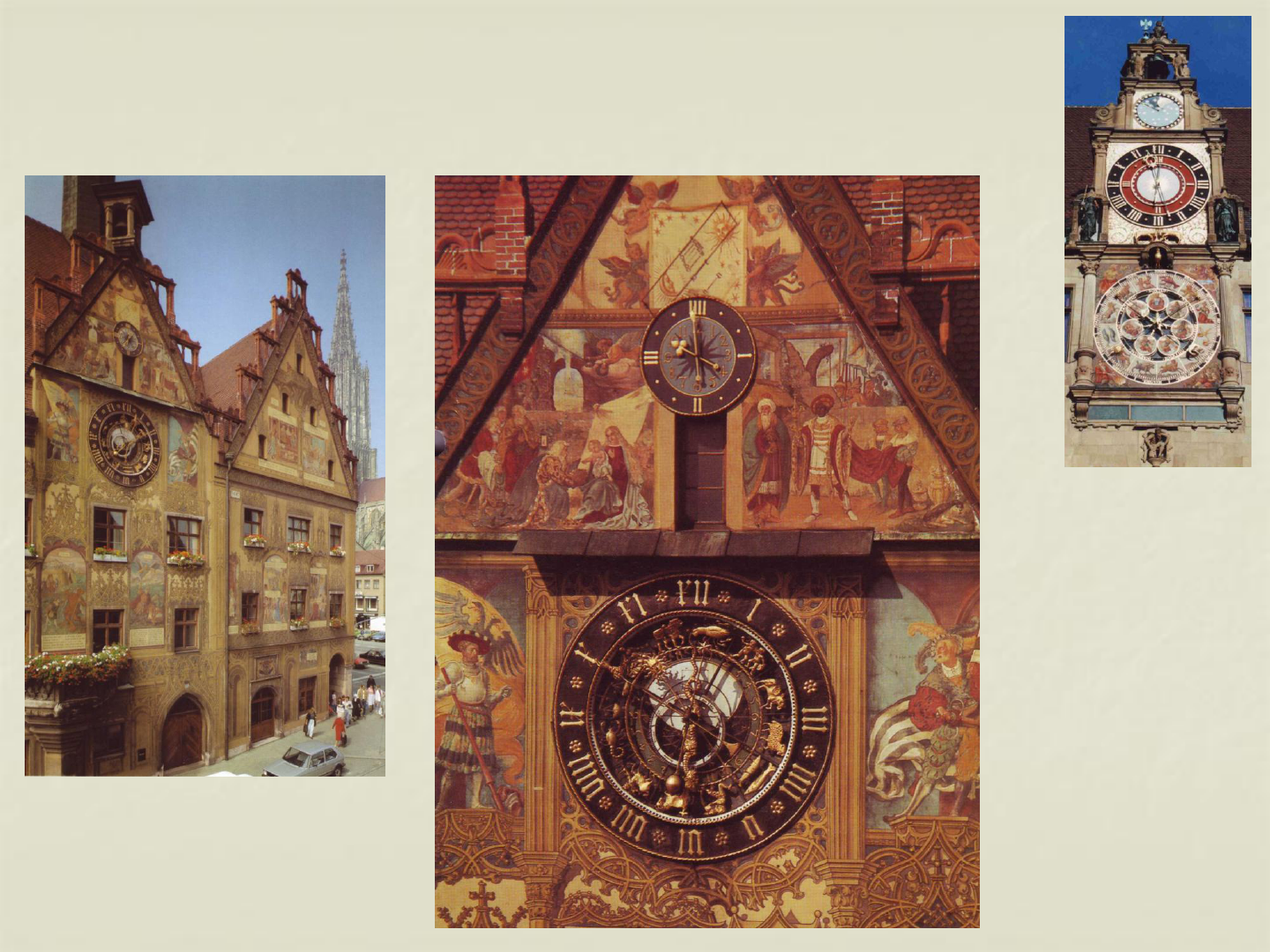

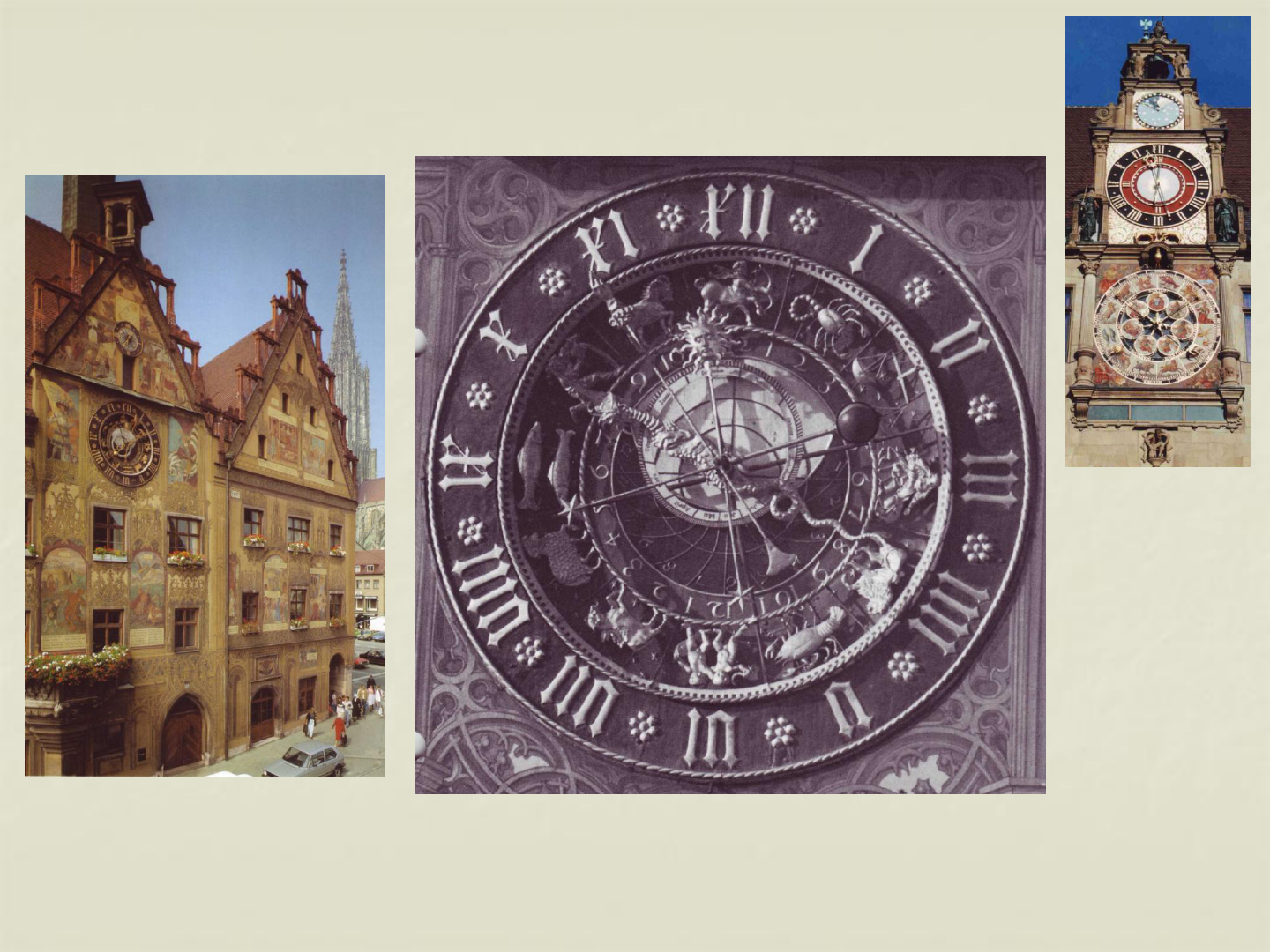

Ulm 2

1581, Rathaus, Astrolab

Sonnenuhr zum

Einstellen

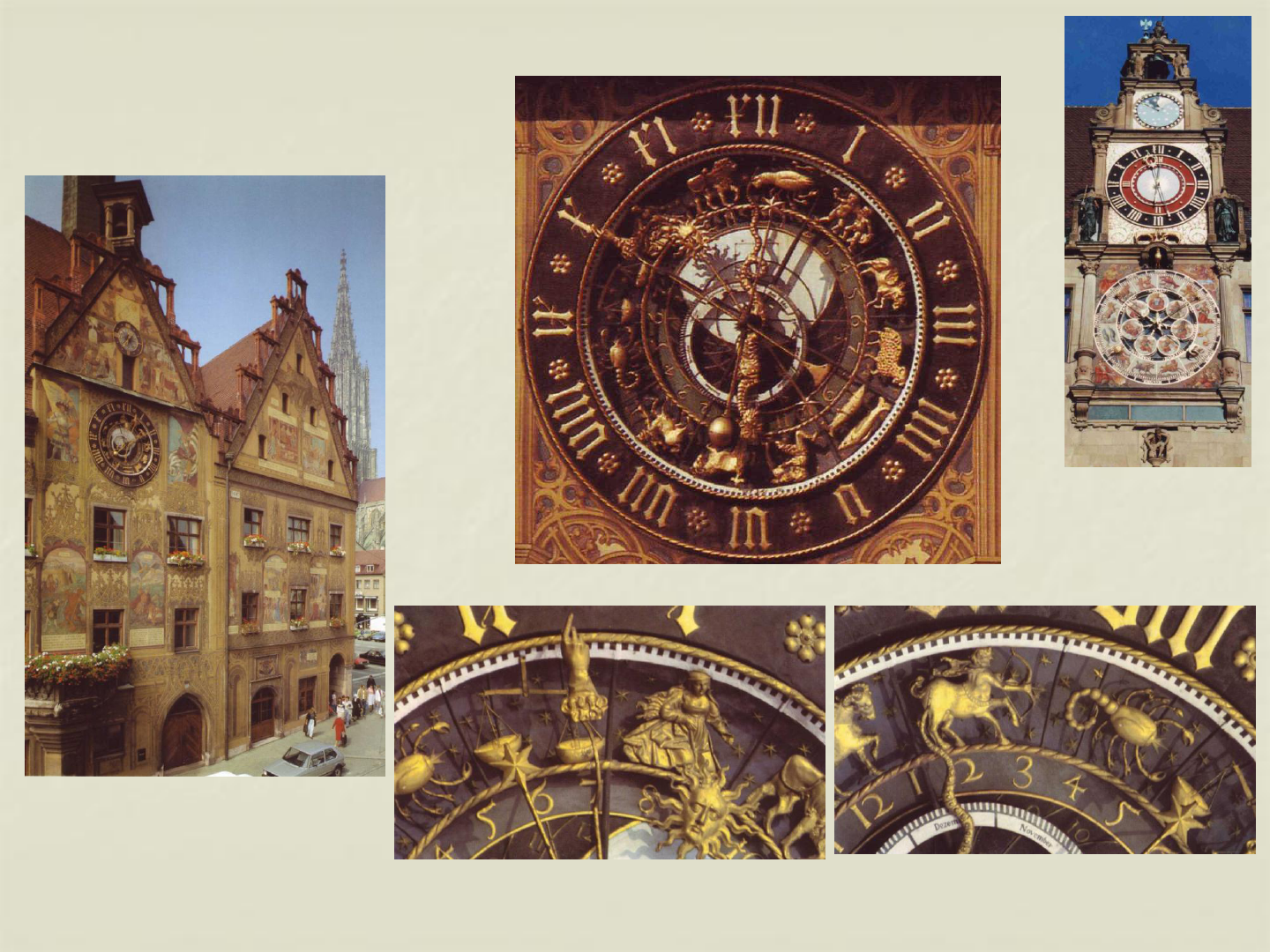

Ulm 2

1581, Rathaus, Astrolab

Ulm 2

1581, Rathaus, Astrolab

Kein Minutenzeiger, Stundenzeiger kurz vor 11

Sonne in Schütze, fast Halbmond

Astronomische Uhren

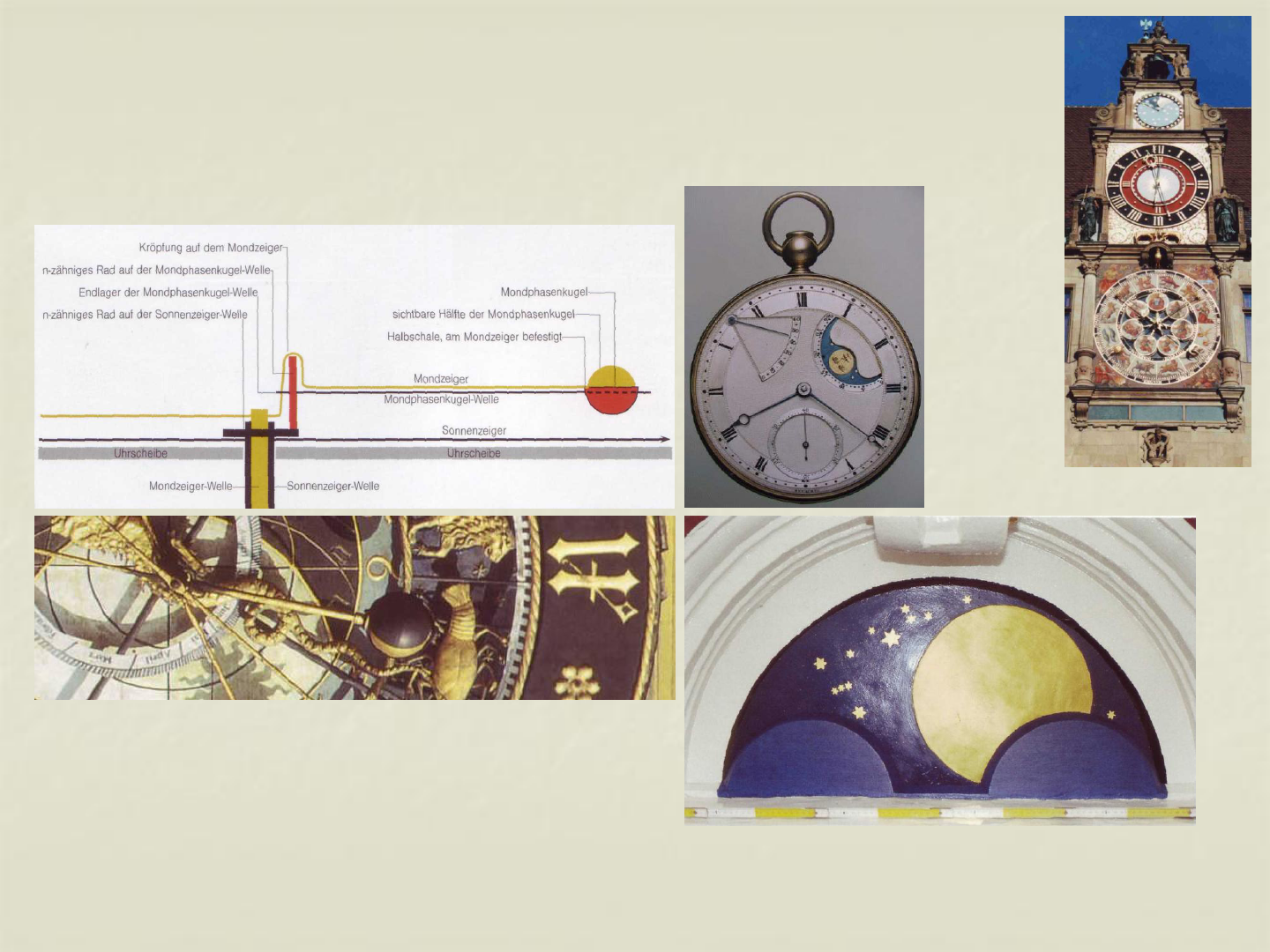

Anzeige der Mondphase

Astronomische Uhren

Tipps zur Beobachtung

Information im Internet besorgen,

Literatur, Broschüre einsehen,

aktueller Stand von Sonne und Mond vorher ermitteln

(Jahrbuch, Computer-Astronomieprogramm)

Fernglas mitnehmen und

viel, viel Zeit mitbringen

Beobachtung im Abstand mehrerer Stunden

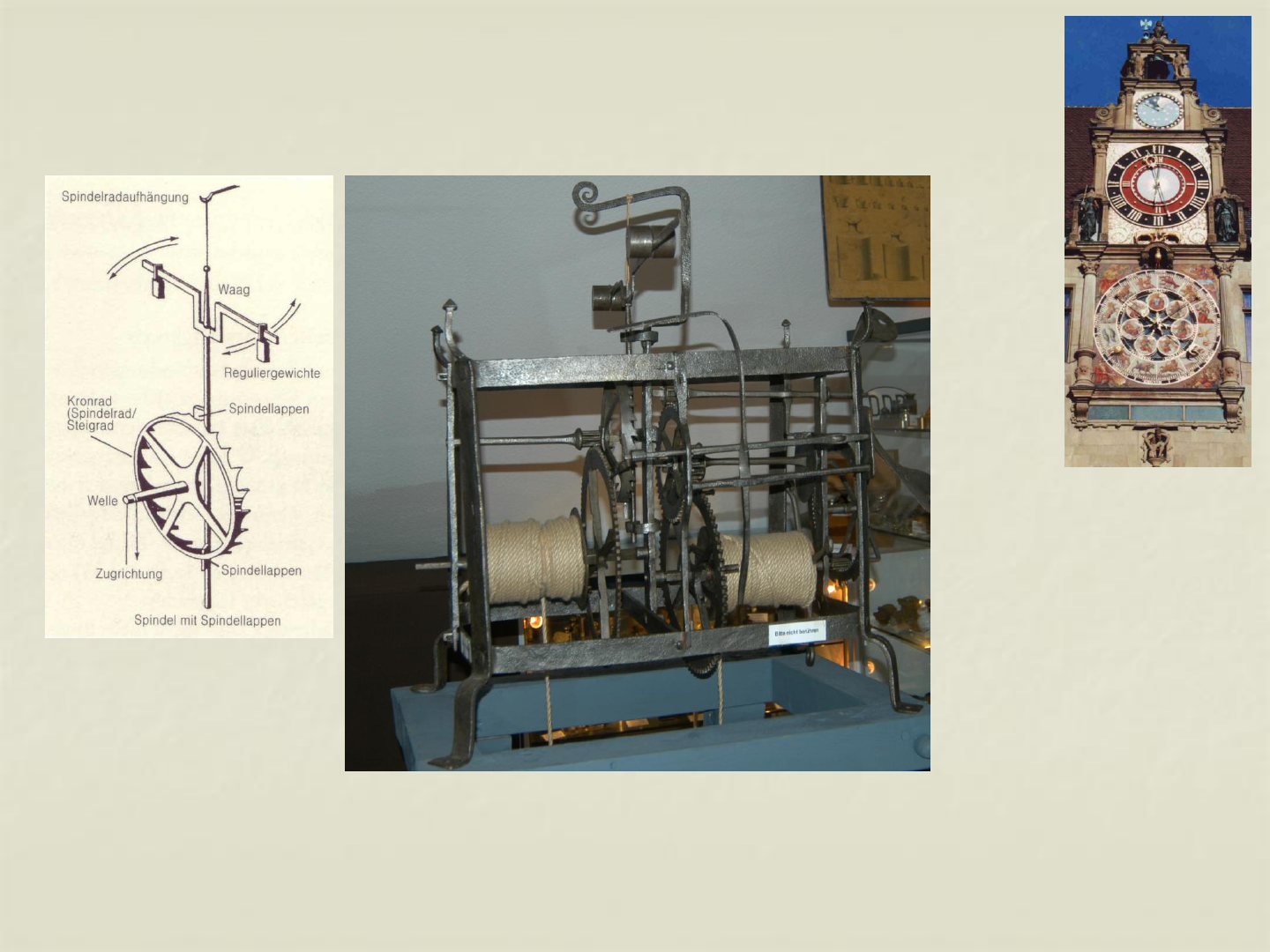

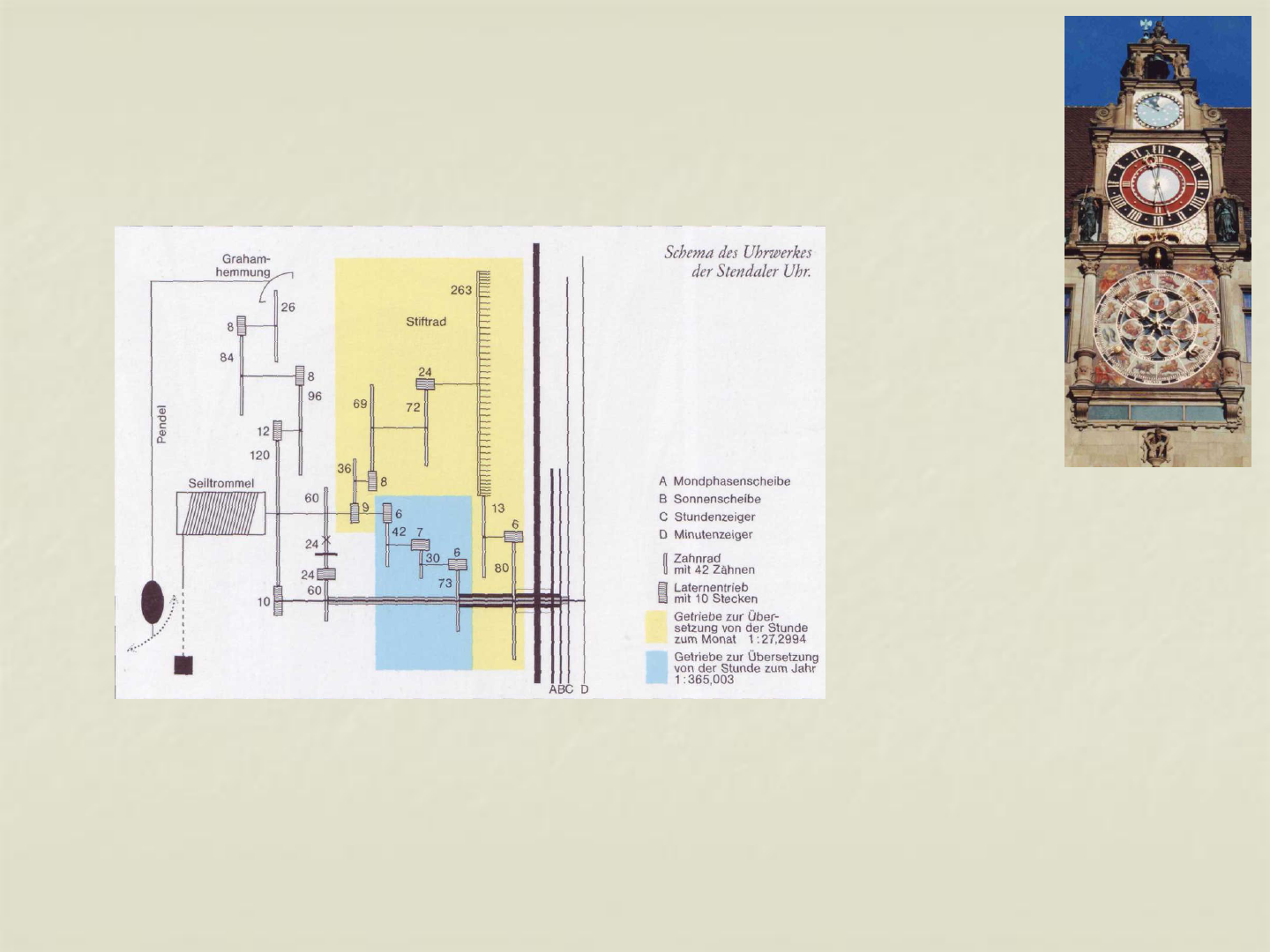

Räderuhr

Astronomische Uhren

Räderwerk

Mondscheibe: fünf-stufiges Getriebe 9/36 * 8/59 * 72/24 * 263/73 * 6/60

ergibt eine Umdrehung in 27,294 043 Tagen

Sollwert ist 27,321 662 Tagen, Fehler = - 1,011 exp -3

gesonderter Antrieb für Kalenderscheibe, Musikwerk, Figuren

Stendal 2

Astronomische Uhren

Besonderheiten

Erbauer auf Uhr abgebildet

Danzig, Dühringer Stralsund,

Lillienveld

Straßburg 3, Schwilgué

Astronomische Uhren

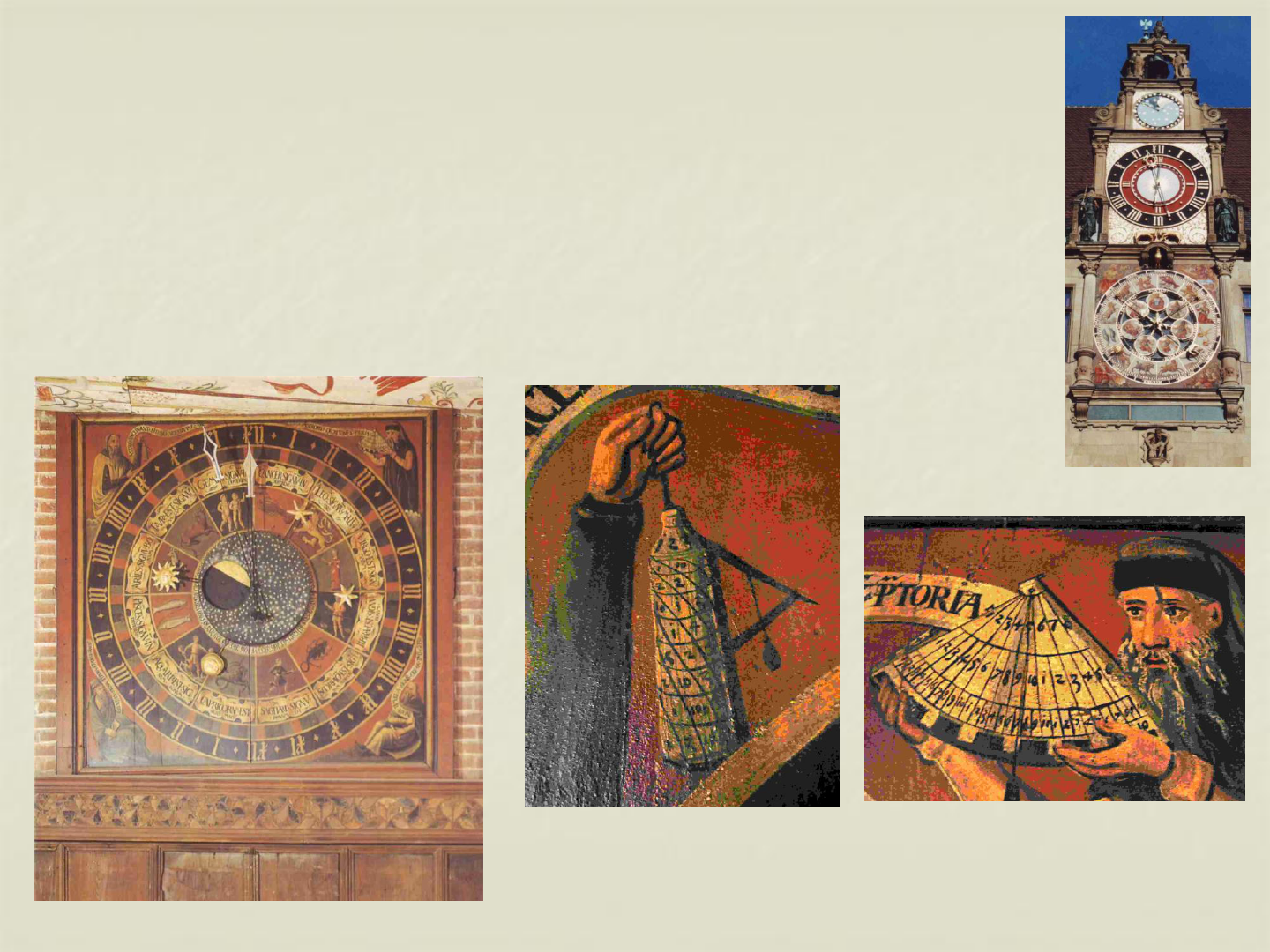

Besonderheiten in Stendal 2

Minutenzeiger mit 2 Stunden Umlaufzeit,

Stundenzeiger steht um Mitternacht "unten"

Zwei Gelehrte mit astronomischen Instrumenten

(Säulchensonnenuhr, Sonnenquadrant)

Astronomische Uhren

Besonderheiten auf Rathausuhren

in Tübingen, Ulm und Esslingen

Drachenzeiger mit Umlaufzeit von 18 a 224 d

= Mondknotenrücklauf von 19°21' pro Jahr

Finsternisanzeige, Stellung von drei Zeigern zueinander

Sonnenfinsternis Mondfinsternis

Sonnen- und Mondsymbol übereinander Sonnen- und Mondsymbol gegenüber

und gleichzeitig auf und gleichzeitig auf

Drachen-kopf oder -schwanz Drachen-kopf oder -schwanz

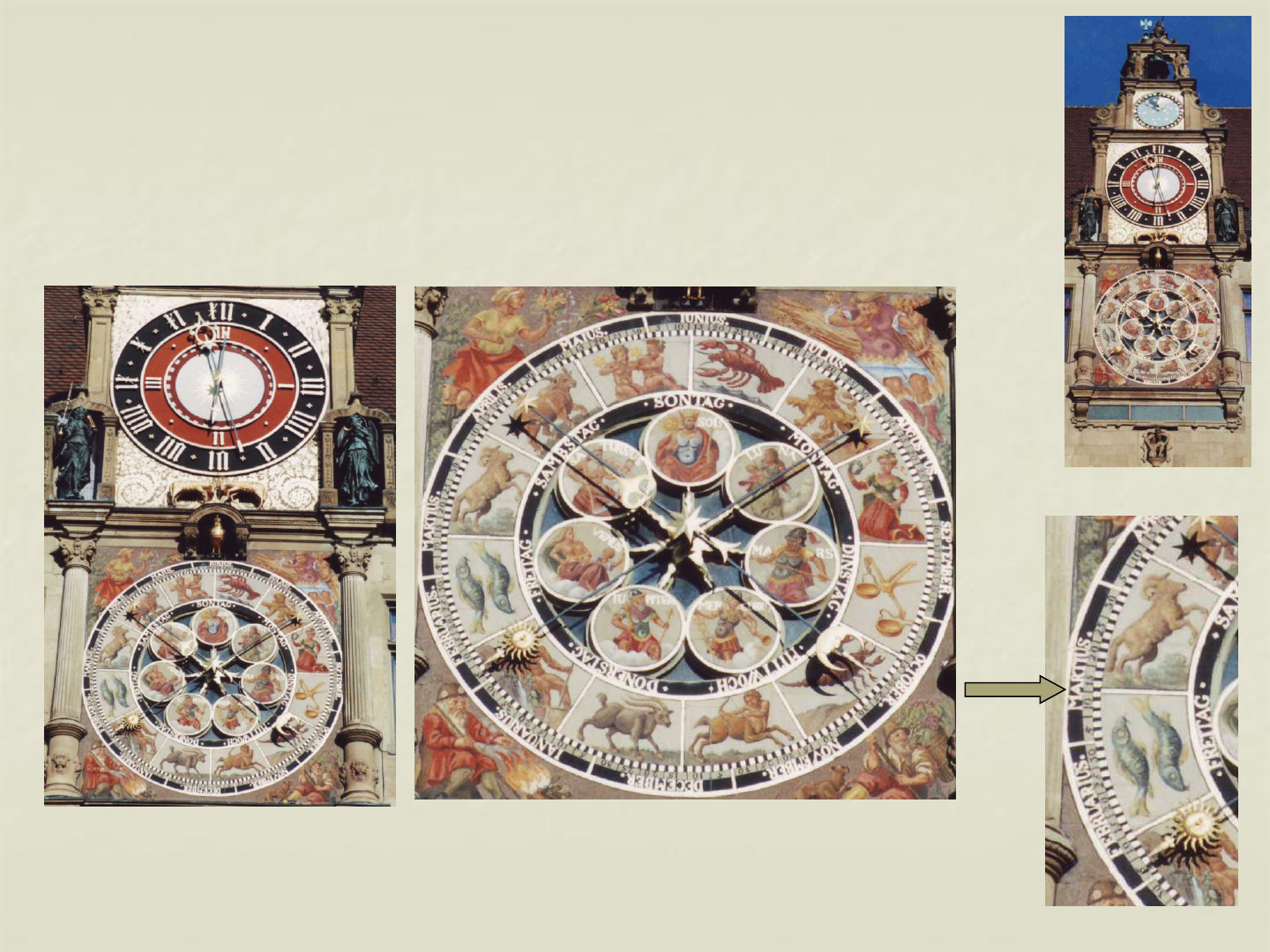

Heilbronn

1580, Rathaus, TK

Heilbronn hat als einzige deutsche Rathausuhr

keinen Drachenzeiger (schwäbische Sparversion)

Tierkreis auch heute noch nach

Julianischem Kalender

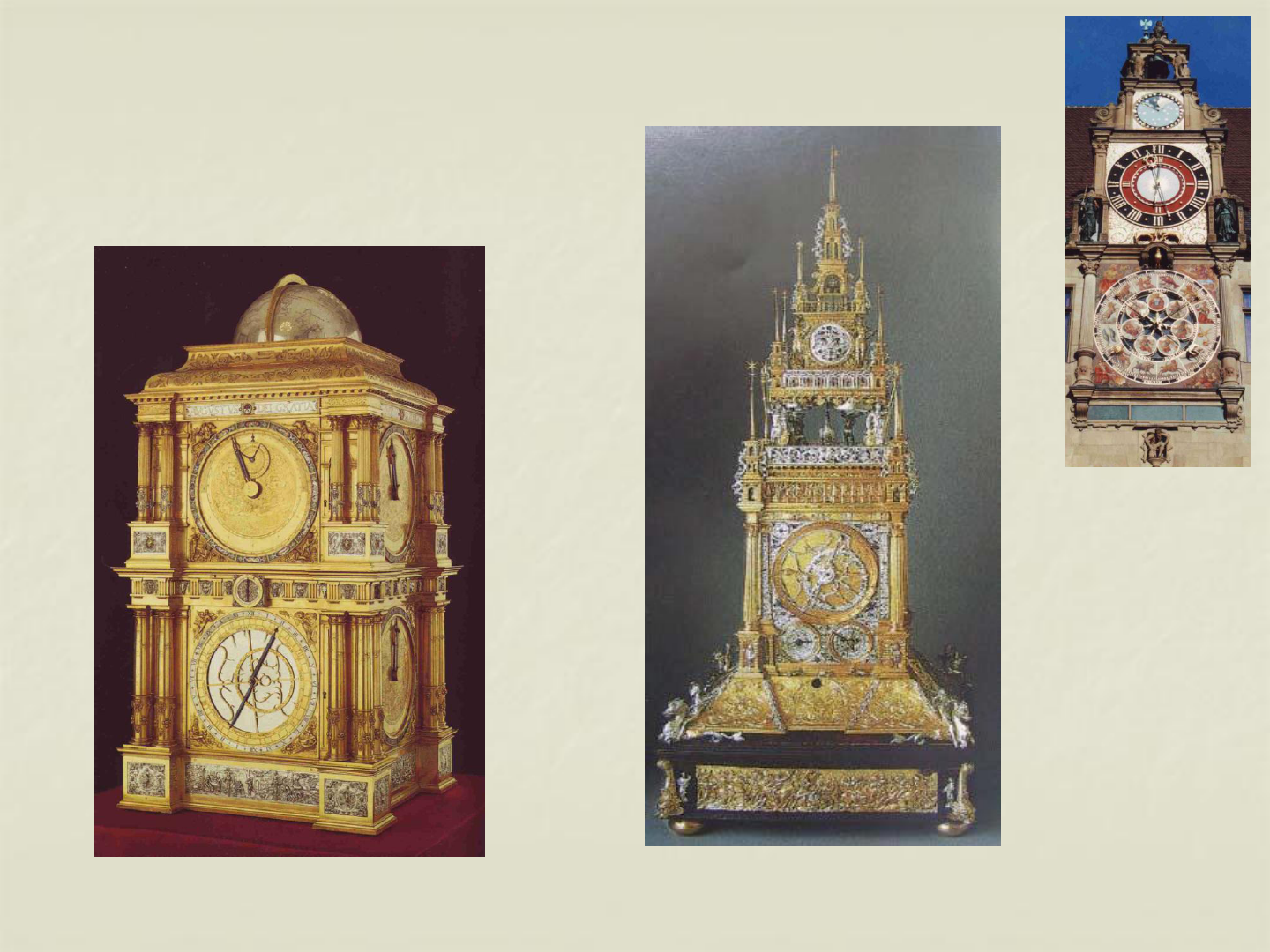

Astronomische Uhren

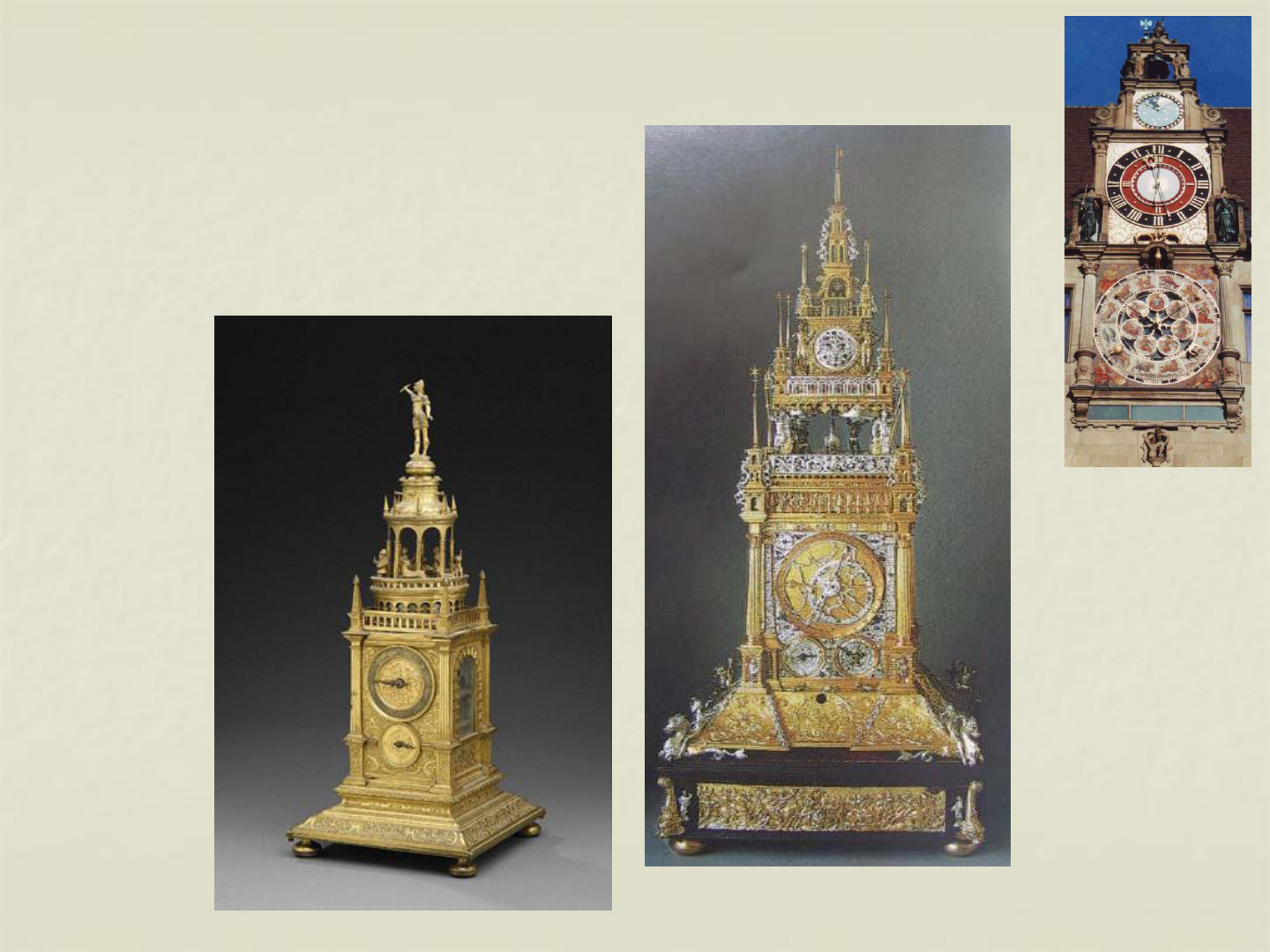

Kunstkammer, Museum

16. - 19. Jahrhundert

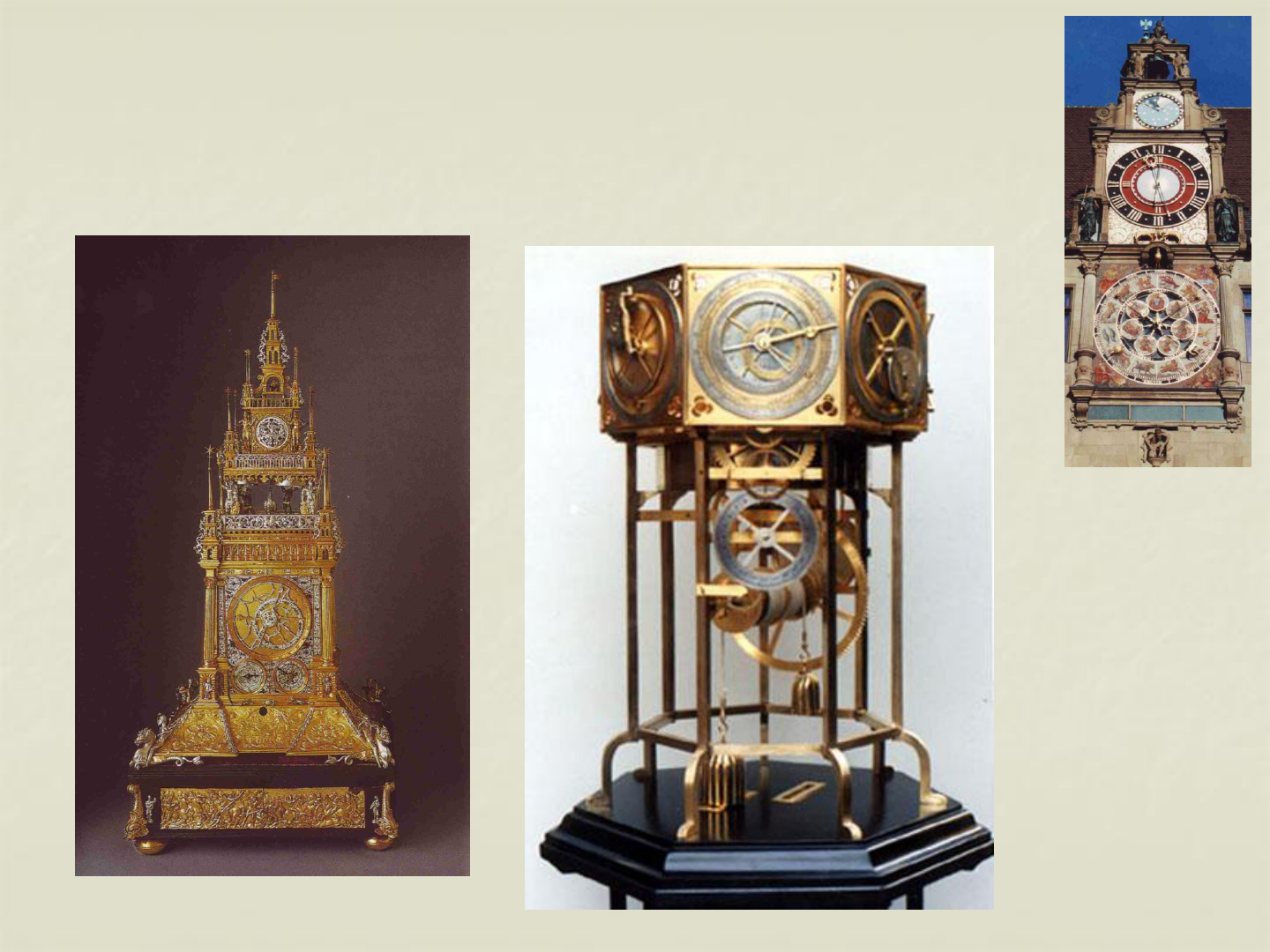

Wilhelms- oder Baldewein-Uhr

Kassel und MPS - Dresden

Türmchenuhr, Schuster

MPS - Dresden

Astronomische Uhren

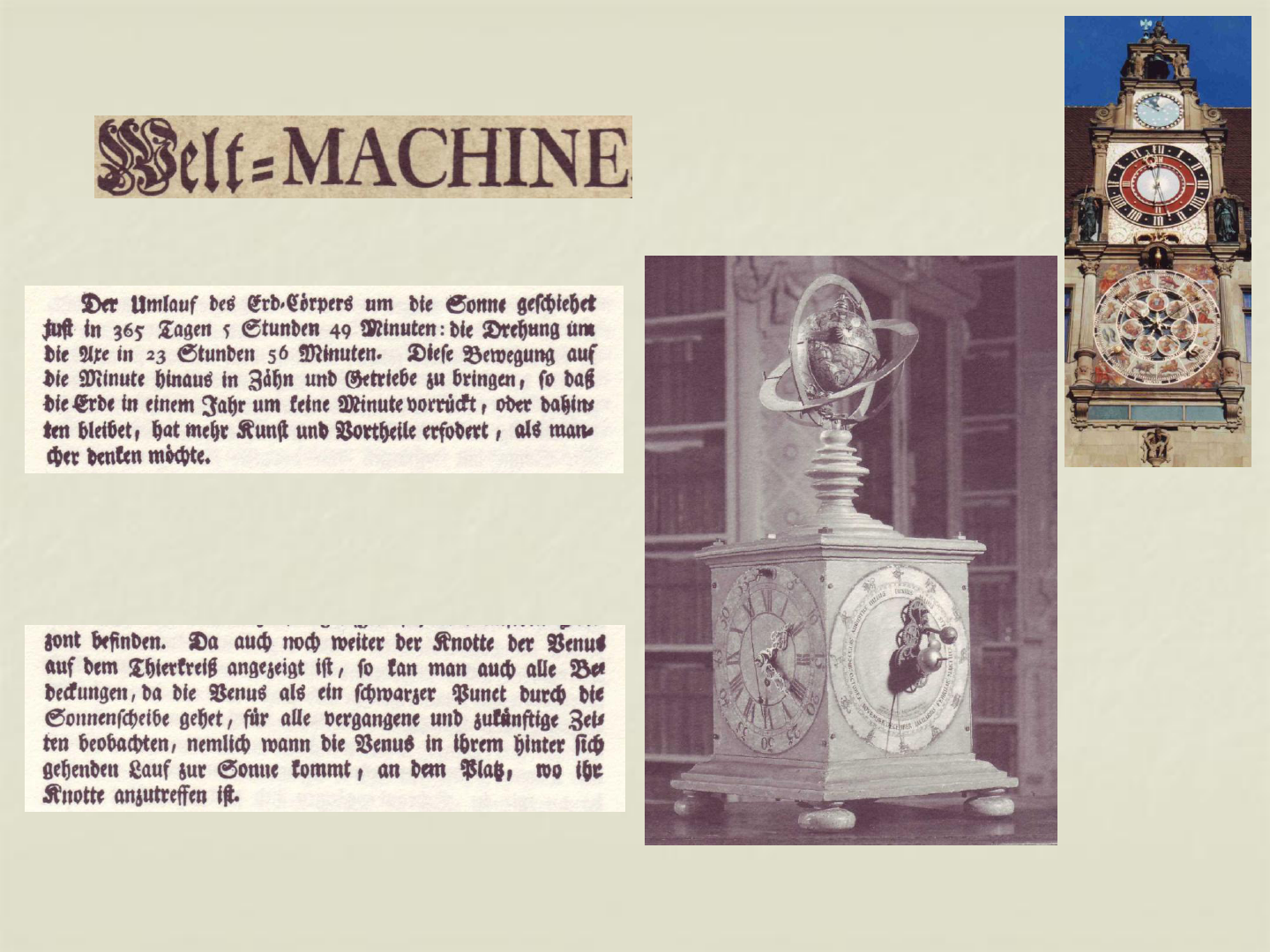

Philipp Matthäus Hahn, 1770

Venustransit, nur ca alle 120 Jahre, zuletzt 8. Juni 2004

(Tropisches Jahr, 365 d 5 h 48 m 45,2 s)

Stuttgart

Astronomische Uhren

seit dem 20. Jahrhundert bis heute neuer Trend der

Selbstverwirklichung

(astronomisch besessene Zahnradfreaks)

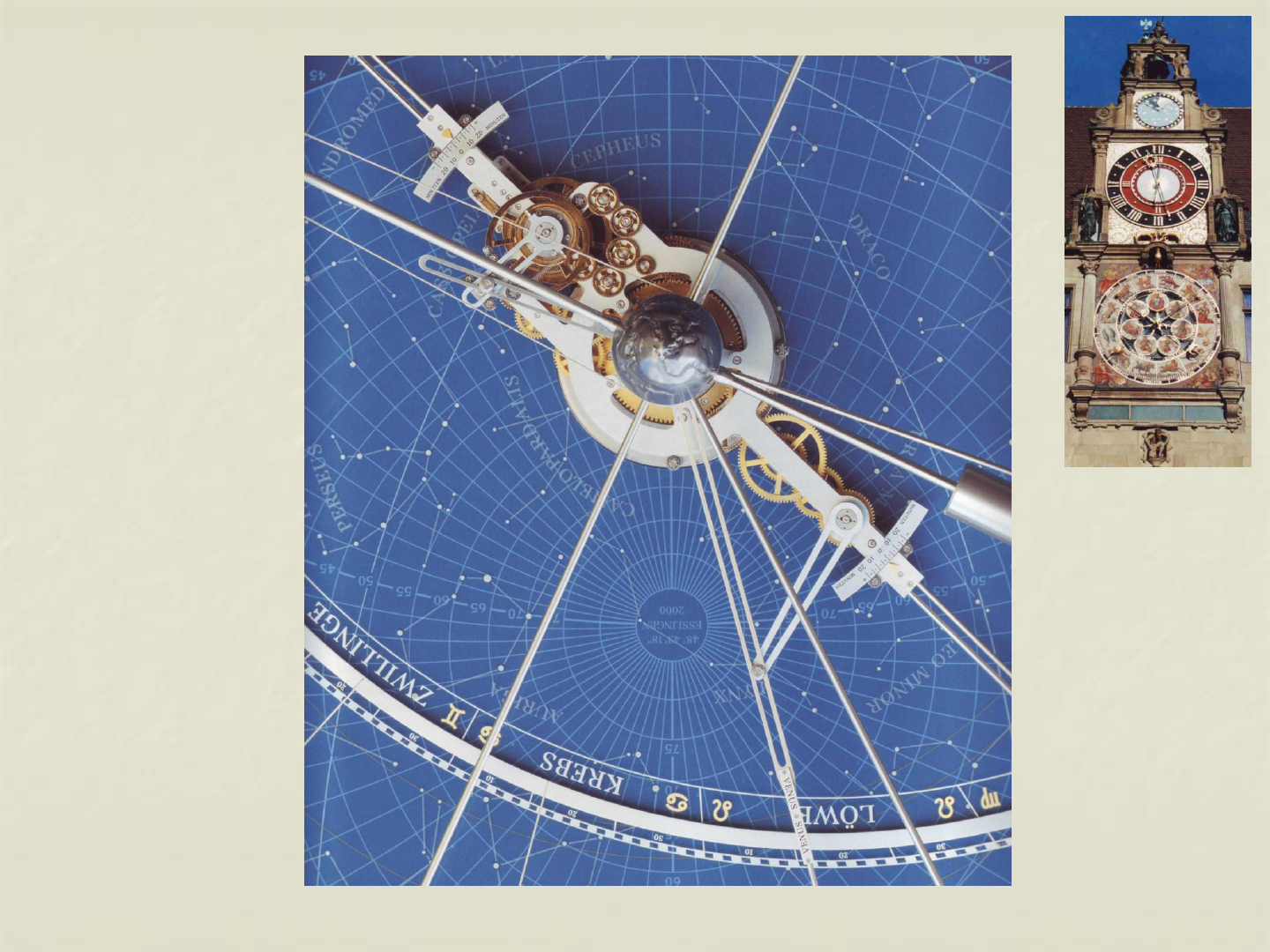

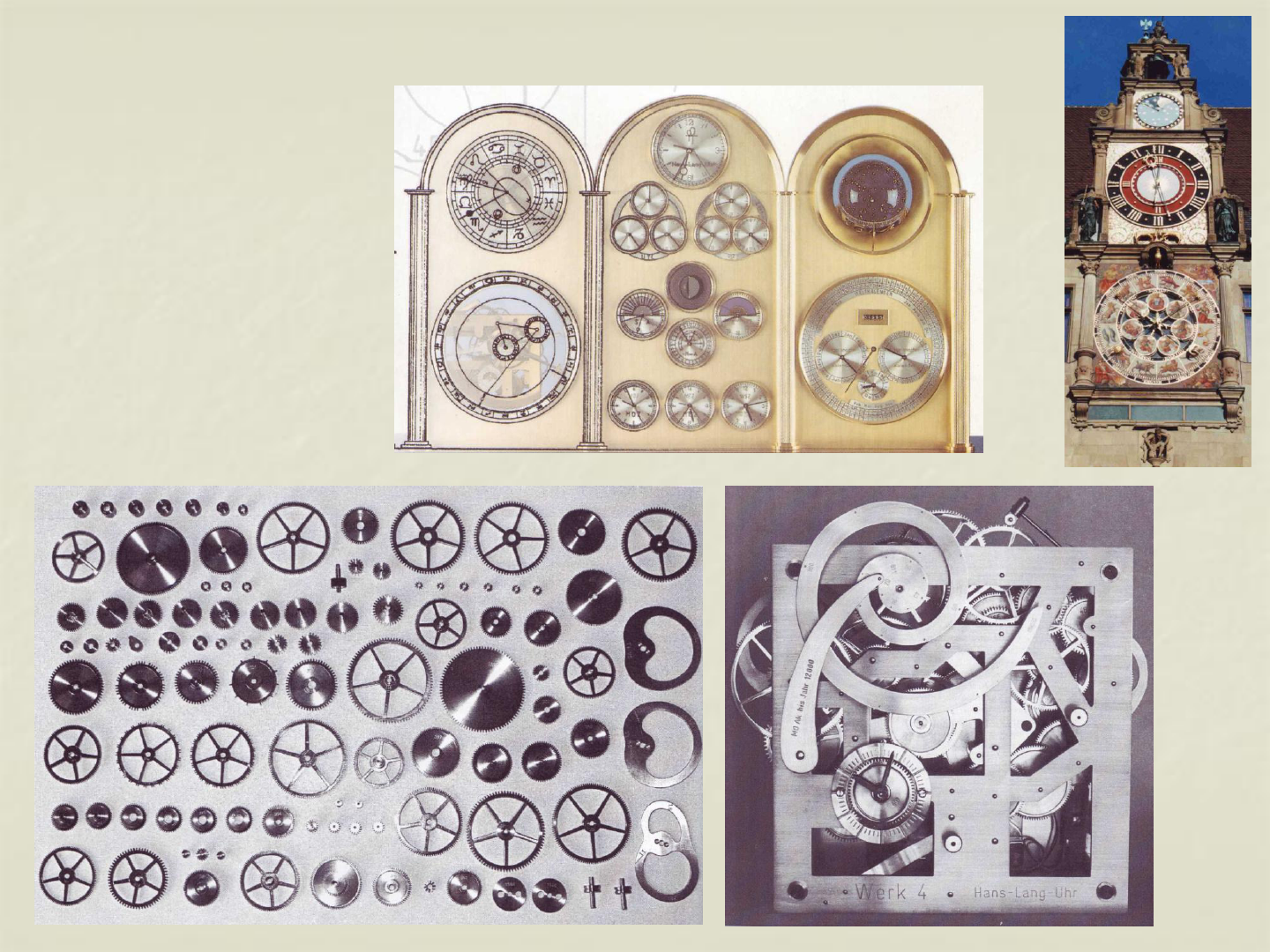

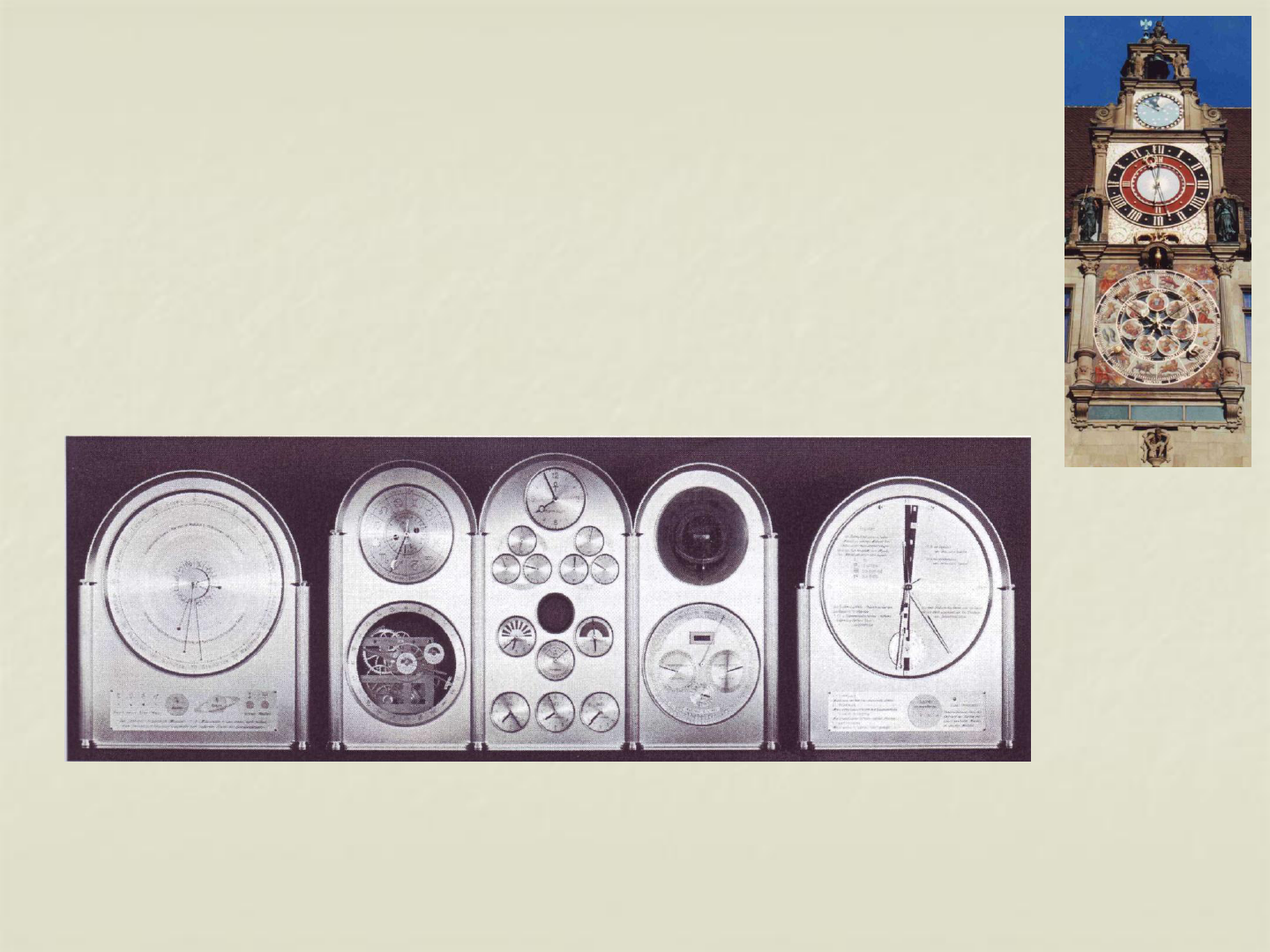

Hans-Lang-Uhr, Furtwangen

Hans-Lang-Uhr

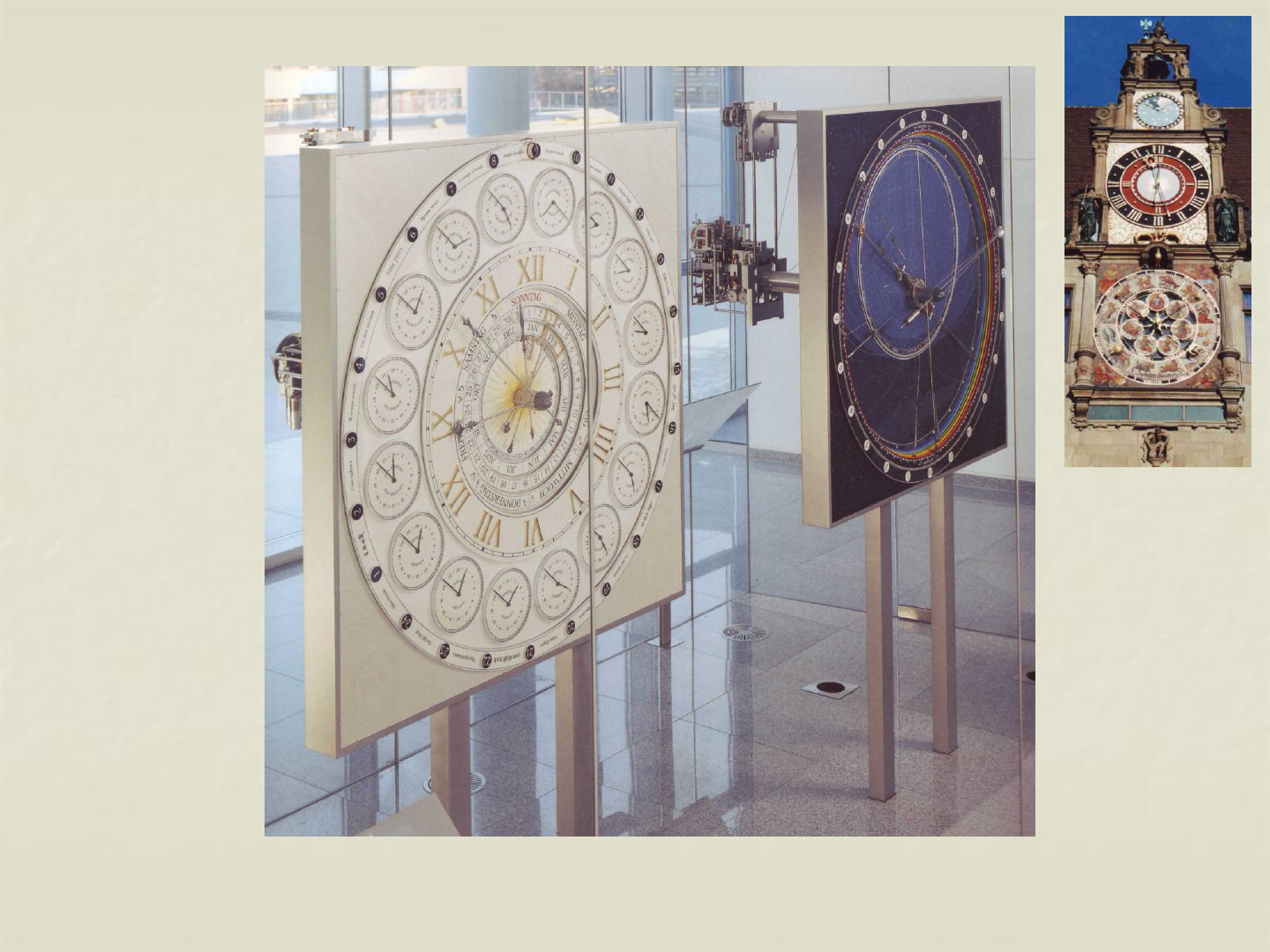

Festo

Harmonices

Mundi

Esslingen

Festo

Harmonices

Mundi

Astronomische Uhren

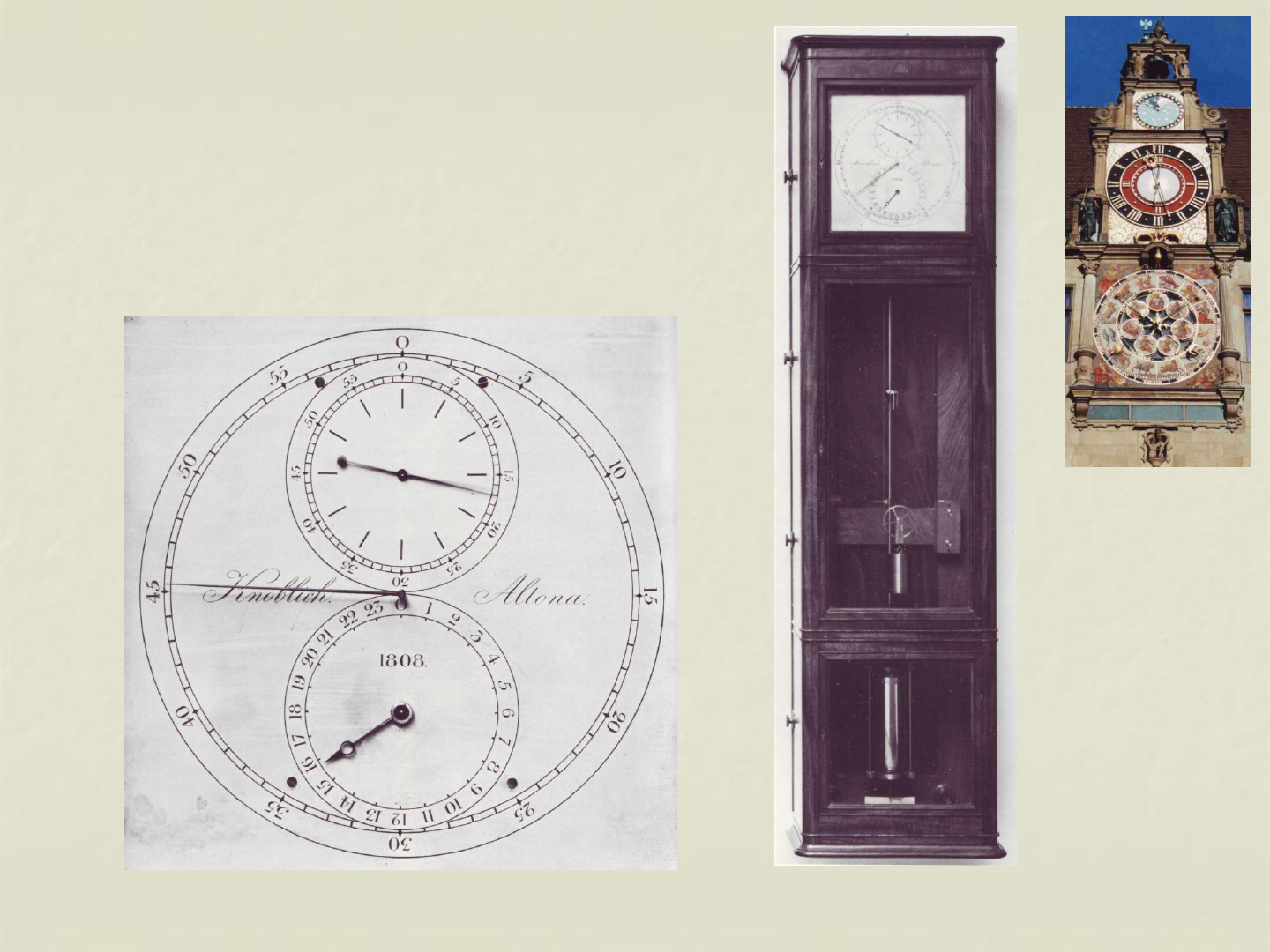

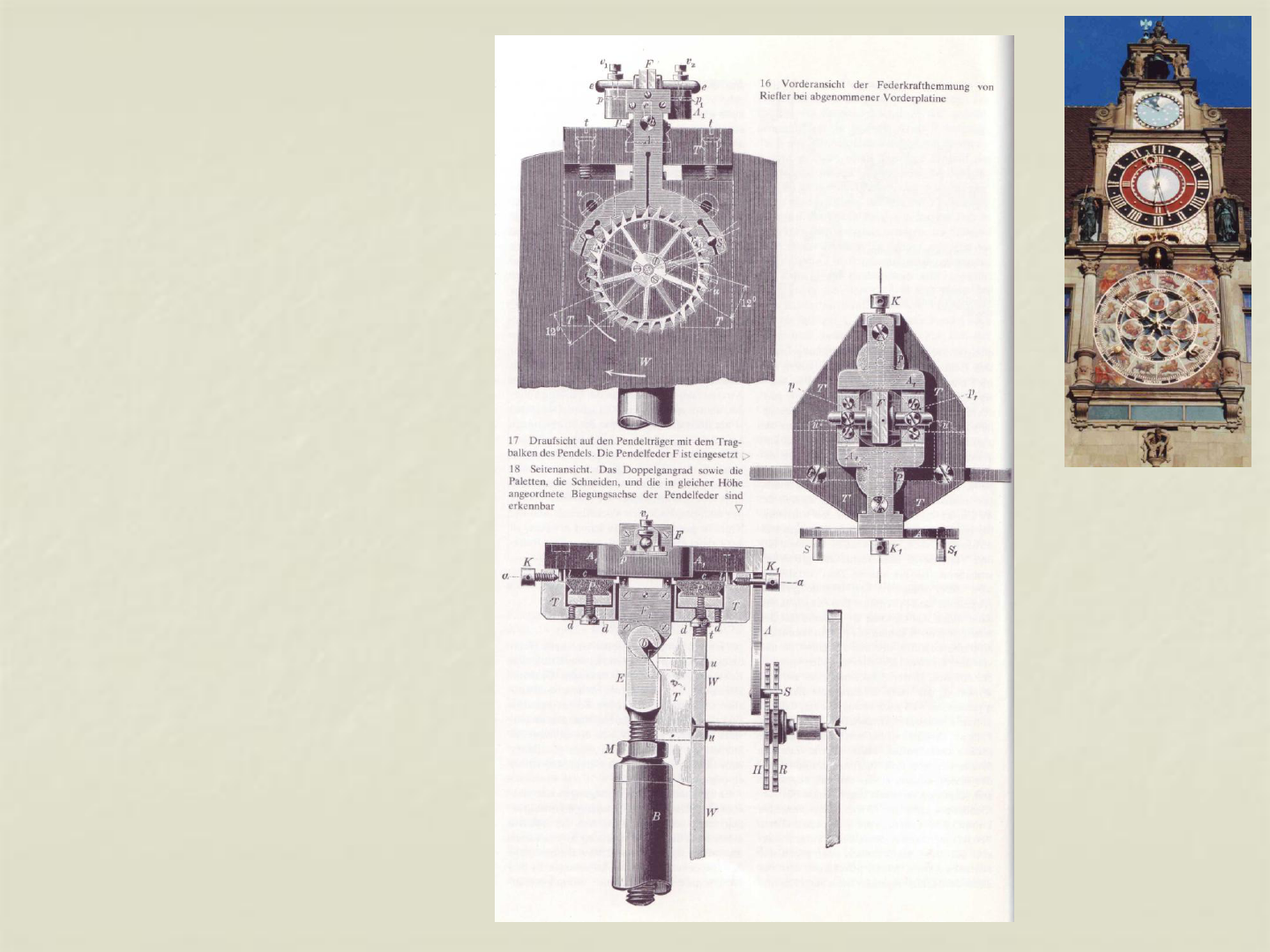

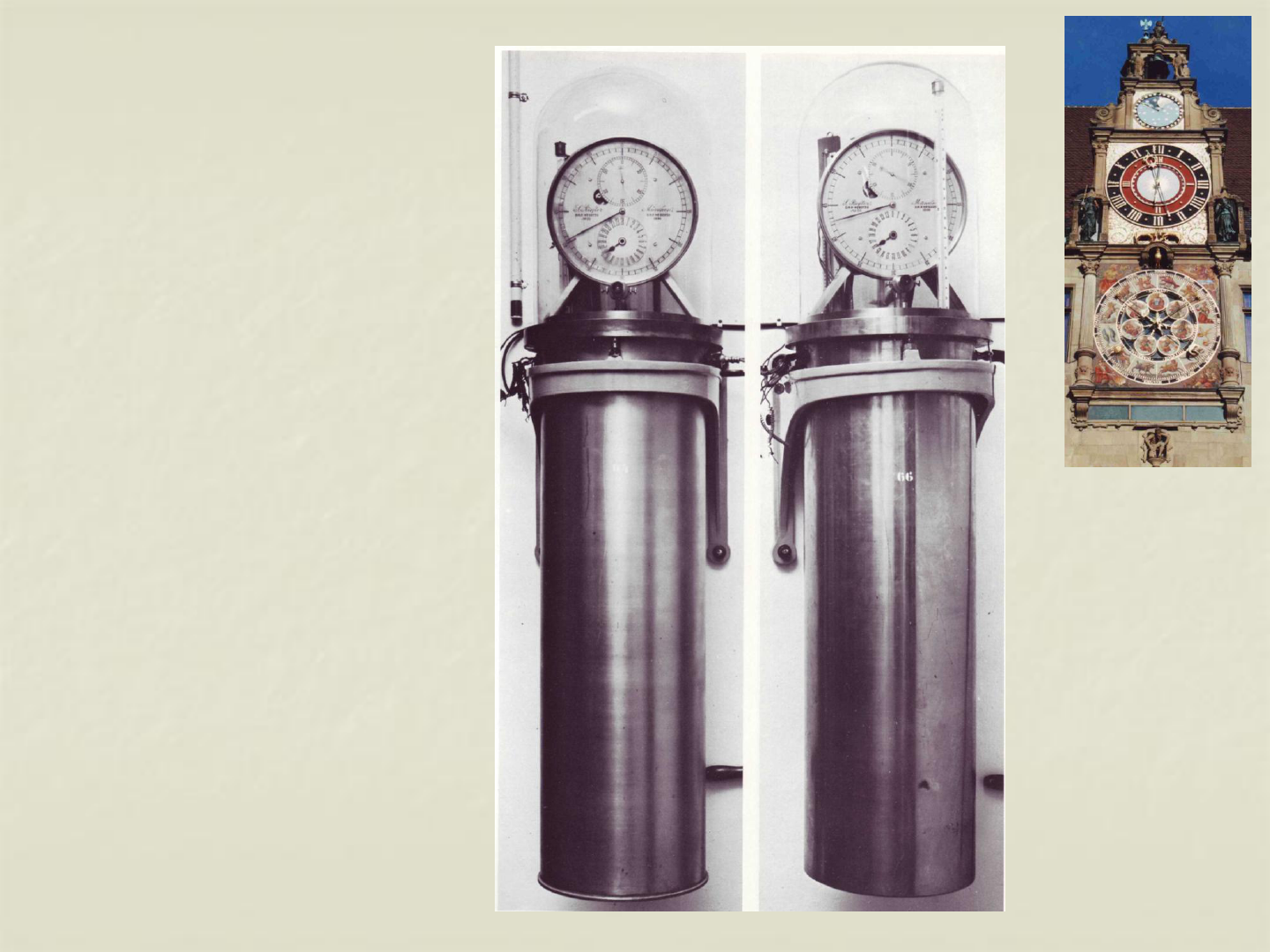

Sternwarten

Zeitmeßdienst

Astronomische

Uhren

Sternwarten

Zeitmeßdienst

Astronomische

Uhren

Sternwarten

Zeitmeßdienst

Astronomische Uhren

Reste

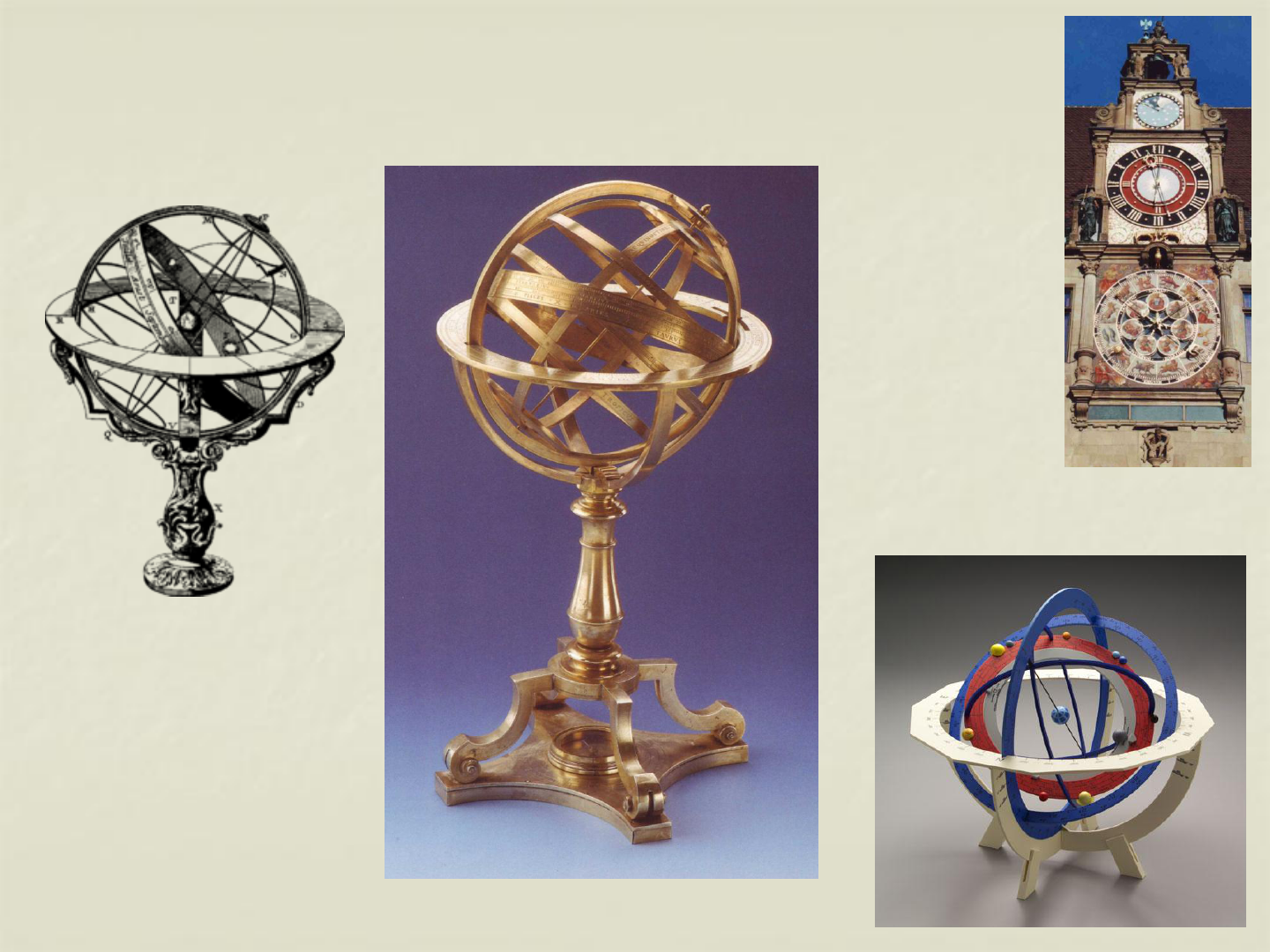

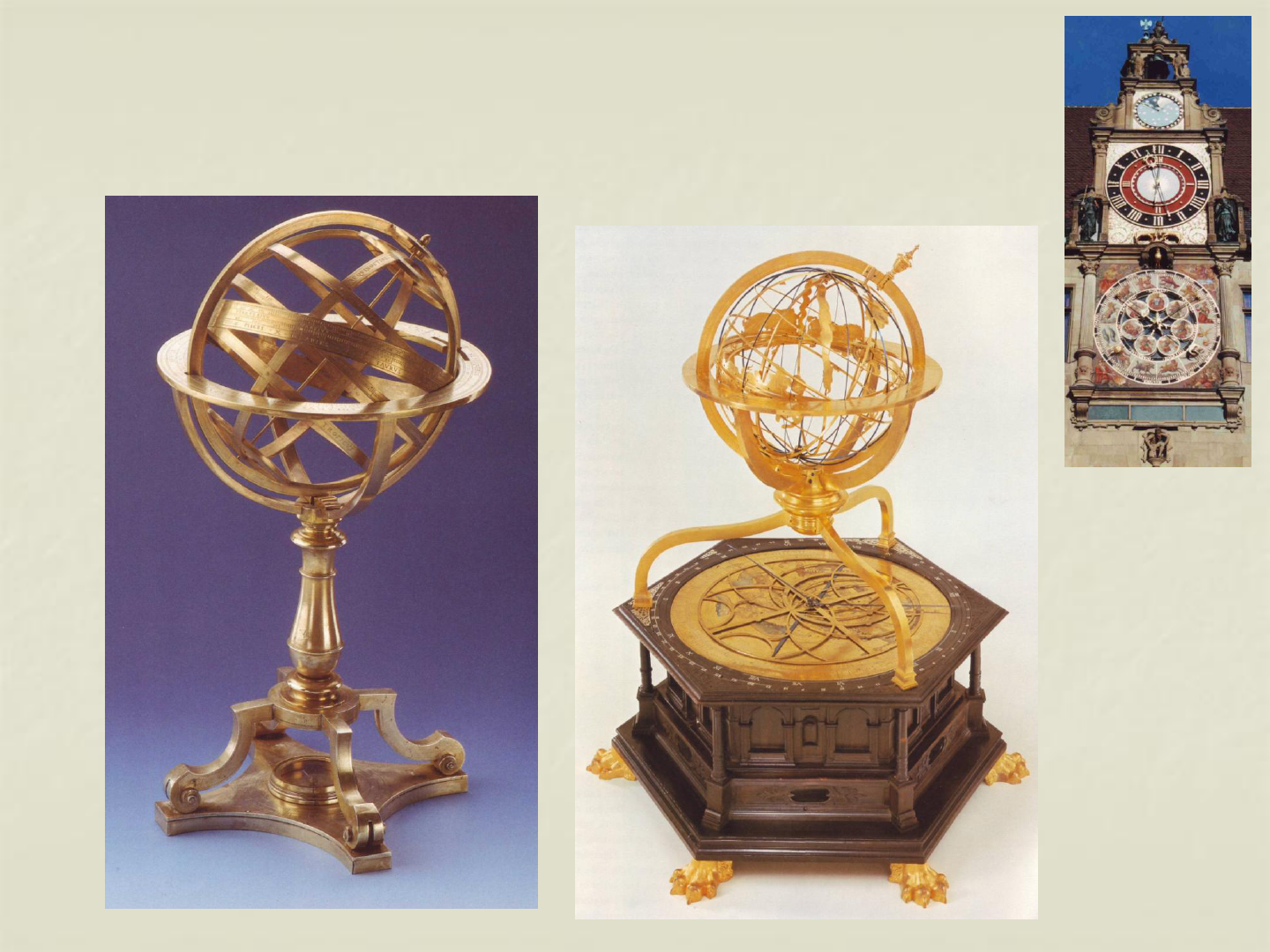

Armillarsphäre

Astronomische Uhren

Baujahr als weiteres Merkmal

Standort Baujahr Ausstattung Typ

Kirche Kalenderscheibe Astrolab

Rostock 1 1379 ja (?) ja

Doberan 1390 ja (?) ja

Stralsund 1394 ja (geplant) ja

Lübeck 1 1405 ja ja

Münster 1 1408 ja (?) ja

Lund 1 1416 ja ja

Wismar 1 1420 ja ja

Stendal 1 1425 ja (?) ja

Astronomische Uhren

Keine Beschränkung auf Kirche und Hanse

Ort Baujahr Ausstattung Typ

Kalenderscheibe Astrolab

Straßburg 1 1352 ja ja

Rostock 1 1379 ja (?) ja

Doberan 1390 ja (?) ja

Stralsund 1394 ja (geplant) ja

Lübeck 1 1405 ja ja

Münster 1 1408 ja (?) ja

Prag 1410 ja ja

Lund 1 1416 ja ja

Wismar 1 1420 ja ja

Stendal 1 1425 ja (?) ja

Straßburg gehört nicht zur Hanse

Prager Uhr ist am Rathaus, Prag gehört nicht zur Hanse

Diese Uhren werden dem älteren Typ zugeordnet

Astronomische Uhren

Standort Baujahr Ausstattung Anzeige

Kirche Kalenderscheibe Tierkreis

Danzig 1464 ja ja

Rostock 2 1472 ja ja

Dies sind Uhren vom jüngeren Typ (ab 1460)

Straßburg 3 1838 ja ja

Stendal 2 1856 (?) nein ja

Zuordnung nicht so ganz einfach

Astronomische Uhren

Standort Baujahr Ausstattung Typ

Rathaus Kalenderscheibe

Prag 1410 ja Astrolab

Tübingen 1511 nein TK (9)

Heilbronn 1580 nein TK (9)

Ulm 2 1581 nein Astrolab

Esslingen 1586 nein TK (9)

Dies sind Universitäts- oder freie Reichsstädte

Die Prager Uhr könnte genausogut in einer Kirche stehen

Ulm 1 war vermutlich vom Typ Astrolab,

der beim Umbau beibehalten wurde

Rostock 2

1472, Hanse, Tierkreis (3 geg)

Ulm 2

1581, Rathaus, Astrolab

Astronomische Uhren

Merkmale

Standort (Kirche, Rathaus)

Typ (Astrolab, Tierkreis)

Bildung verschiedener Auswahl-Tabellen ist möglich

Astronomische Uhren

damit ist Klassifizierung möglich nach :

Typ

Standort

Ausstattung

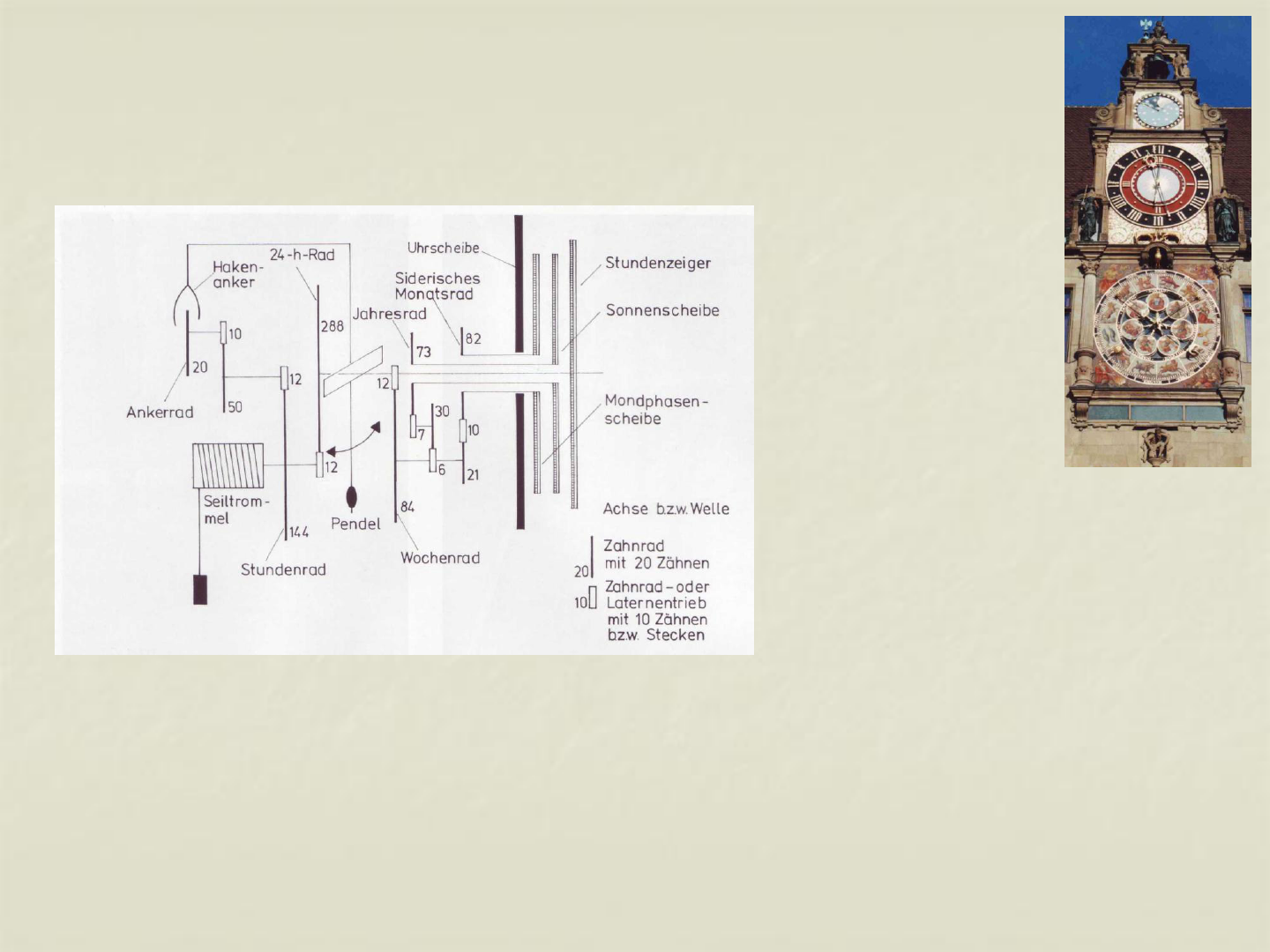

Astronomische Uhren

Räderwerk

Mondscheibe: drei-stufiges Getriebe 12/84 * 21/10 * 10/82

ergibt eine Umdrehung in 27,333333 Tagen

Sollwert ist 27,321662 Tagen, Fehler = 4,272 exp -4

Rostock 2

Astronomische Uhren

Einige Besonderheiten in Kirchen-

und Rathausuhren

Drachenzeiger als Besonderheit in den Rathausuhren

Ulm, Verwendung alter Teile, daher später Astrolab-Typ

Ulm, Straßburg mit Sonnenuhr zum Stellen der astron Uhr

Heilbronn, auch heute noch mit julianischem Kalender

Heilbronn, einzige Rathausuhr ohne Drachenzeiger

Astronomische Uhren

Kunstkammer, Museum

16. - 19. Jahrhundert

Astronomische Uhren

Kunstkammer, Museum

16. - 19. Jahrhundert

Türmchenuhr, Schuster

Ausstattung von

astronomischen Uhren

Kalenderscheibe

Schnitzereien, Malereien

bewegte Figuren, Figurenumlauf

Glockenschlag, Glockenspiel

Trompeten, Hahnenschrei

Orgel, Musikwerk

reine technische Geräte

Astronomische Uhren

nach Standort

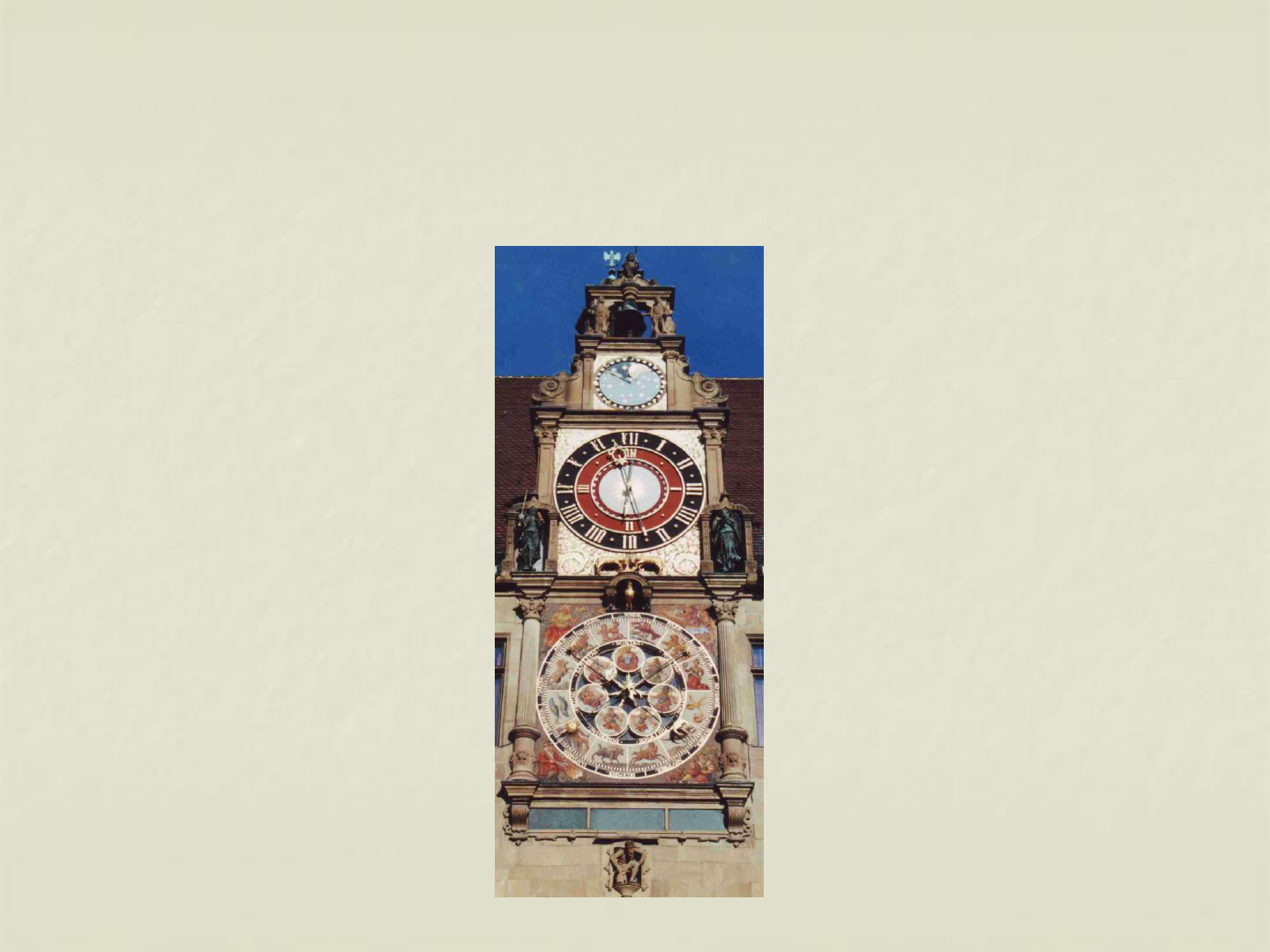

Rathäuser, im wesentlichen Süddeutschland

(1511 - 1581)

Astronomische Uhren

nach Standort

Kunstkammer, Museum

16. - 19. Jahrhundert

Astronomische Uhren

nach Standort

Sternwarten, Zeitmeßdienst

17. Jahrhundert bis Mitte 20. Jahrhundert

Astronomische Uhren

nach Standort

Privathaushalt

Standuhr mit Mond- / Gezeitenanzeige,

Taschenuhr mit Mondanzeige

unbedeutend, nur der Vollständigkeit halber erwähnt

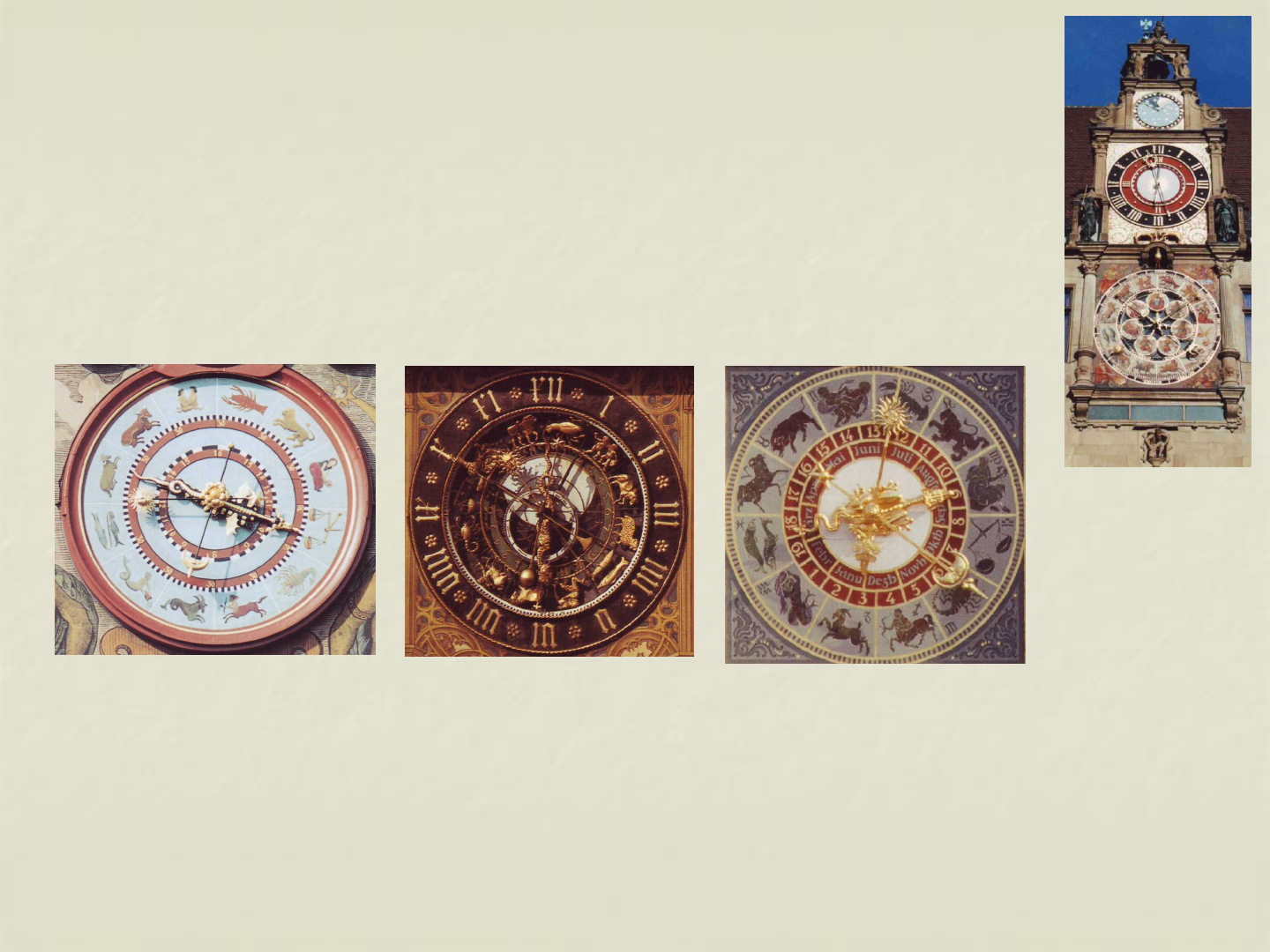

Struktur der Kalenderscheibe

Tagesringe Jahresringe

sind in der Regel

außen innen

Ausnahme: Münster

Astronomische Uhren

seit dem 20. Jahrhundert bis heute neuer Trend der

Selbstverwirklichung

(astronomisch besessene Zahnradfreaks)
